- 产品名称：XBC型柴油机式自吸排污泵
- 产品型号：XBC型

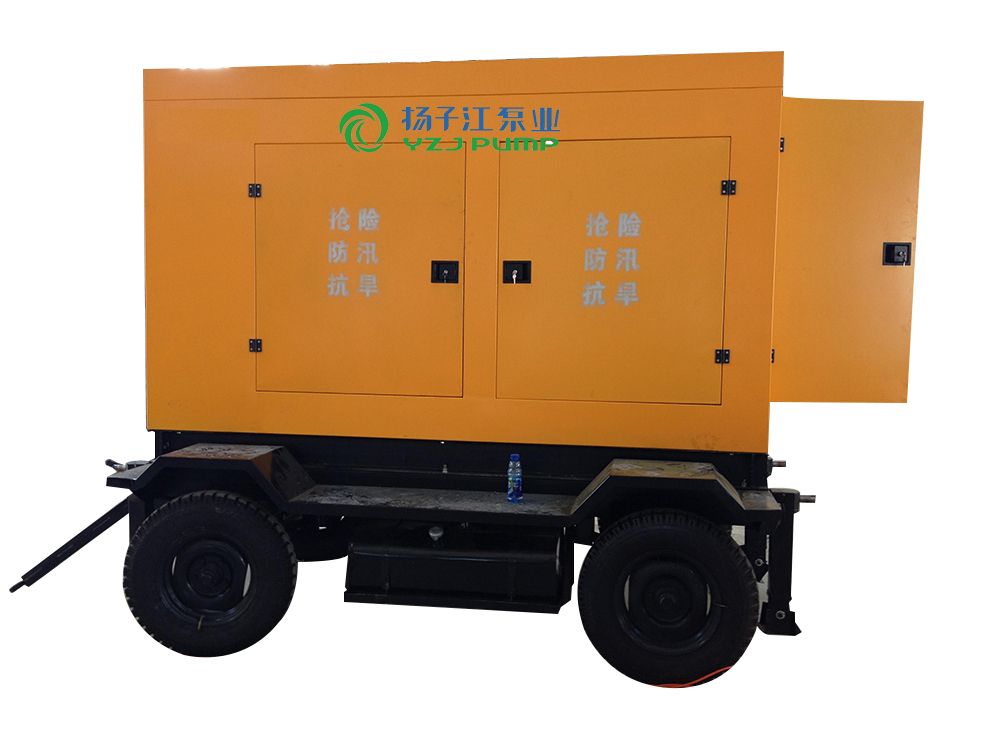

- 产品外观：查看大图
- 产品概述
XBC型柴油机式自吸排污泵概述
XBC型柴油机式自吸排污泵-柴油机自吸泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。配合柴油机的可移动性，不需引用电线的原因，更是提高了该泵的灵活性.
XBC型柴油机式自吸排污泵详细介绍
扬子江牌XBC型柴油机式自吸排污泵集自吸和无堵塞排污于一身，既可象一般清水自吸泵那样不需按底阀，不需引灌水、又可抽吸含有大颗粒固体块、长纤维的污物、沉淀物废矿杂质、粪便处理及一切工程污水物，完全减轻工人的劳动强度，而且使用、移动、安装方便、极少维修、性能稳定。配合柴油机的可移动性，不需引用电线的原因，更是提高了该泵的灵活性。
①XBC型柴油机式自吸排污泵-柴油机自吸泵环境温度≤45℃，介质温度≤60℃。
②XBC型柴油机式自吸排污泵-柴油机自吸泵介质PH值铸铁泵为6～9，不锈钢泵为1～14。通过颗粒大直径为泵口径的60%，纤维长度为口径的5倍
④XBC型柴油机式自吸排污泵-柴油机自吸泵介质中杂质总重量不超过介质总重量的15%，介质比重不超过1240千克/立方米。
XBC型柴油机式自吸排污泵性能参数
|
型号 |
流量 |
扬程 |
功率 |
效率 |
汽蚀余量 |
|
XBC25-8-15 |
8 |
15 |
2.2 |
45 |
2.0 |
|
XBC32-5-20 |
5 |
20 |
2.2 |
45 |
2.5 |
|
XBC32-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
XBC32-9-30 |
9 |
30 |
3 |
48 |
2.5 |
|
XBC40-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
XBC40-20-15 |
20 |
15 |
2.2 |
45 |
2.5 |
|
XBC40-15-30 |
15 |
30 |
3 |
48 |
2.5 |
|
XBC50-10-20 |
10 |
20 |
2.2 |
45 |
2.5 |
|
XBC50-20-12 |
20 |
12 |
2.2 |
45 |
2.5 |
|
XBC50-15-30 |
15 |
30 |
3 |
48 |
2.5 |
|
XBC50-20-35 |
20 |
35 |
5.5 |
48 |
2.5 |
|
XBC65-30-18 |
30 |
18 |
4 |
45 |
2.5 |
|
XBC65-25-30 |
25 |
30 |
5.5 |
50 |
3.0 |
|
XBC65-25-40 |
25 |
40 |
7.5 |
50 |
3.0 |
|
XBC65-40-25 |
40 |
25 |
7.5 |
50 |
3.0 |
|
XBC65-65-25 |
65 |
25 |
7.5 |
52 |
3.0 |
|
XBC80-40-16 |
40 |
16 |
4 |
50 |
3.0 |
|
XBC80-40-25 |
40 |
25 |
7.5 |
50 |
3.0 |
|
XBC80-25-40 |
25 |
40 |
7.5 |
50 |
3.0 |
|
XBC80-65-25 |
65 |
25 |
7.5 |
52 |
3.0 |
|
XBC80-80-35 |
80 |
35 |
15 |
45 |
3.0 |
|
XBC80-40-50 |
40 |
50 |
18.5 |
50 |
3.0 |
|
XBC80-50-60 |
50 |
60 |
22 |
55 |
3.0 |
|
XBC100-100-15 |
100 |
15 |
7.5 |
50 |
4.0 |
|
XBC100-80-20 |
80 |
20 |
7.5 |
53 |
4.0 |
|
XBC100-100-20 |
100 |
20 |
11 |
53 |
4.0 |
|
XBC100-100-30 |
100 |
30 |
22 |
53 |
4.0 |
|
XBC100-80-45 |
80 |
45 |
30 |
55 |
4.0 |
|
XBC100-80-60 |
80 |
60 |
37 |
53 |
4.0 |
|
XBC100-80-80 |
80 |
80 |
45 |
50 |
4.0 |
|
XBC125-120-20 |
120 |
20 |
15 |
55 |
4.5 |
|
XBC150-180-14 |
180 |
14 |
15 |
60 |
5.0 |
|
XBC150-180-20 |
180 |
20 |
22 |
60 |
5.0 |
|
XBC150-180-30 |
180 |
30 |
37 |
65 |
5.0 |
|
XBC150-180-38 |
180 |
38 |
55 |
45 |
5.0 |
|
XBC200-280-14 |
280 |
14 |
22 |
65 |
5.0 |
|
XBC200-280-20 |
280 |
20 |
37 |
62 |
5.0 |
|
XBC200-300-25 |
300 |
25 |
45 |
59 |
5.0 |
|
XBC200-280-28 |
280 |
28 |
55 |
55 |
4.8 |
|
XBC250-420-20 |
420 |
20 |
55 |
61 |
6.0 |
|
XBC300-800-14 |
800 |
14 |
55 |
65 |
6.0 |
XBC型柴油机式自吸排污泵组标准供货范围案例
|
名 称 |
数 量 |
备注(品牌) |
|
柴油机 |
1台 |
上海柴油机股份有限公司 |
|
自吸排污泵 |
1台 |
浙江扬子江泵业有限公司 |
|
冷却风扇散热水箱 |
1套 | |
|
专用柔性联接器 |
1付 |
HL3 |
|
泵组公用槽钢底座 |
1套 |
14号 |
|
汽车油箱 |
1只 |
60L |
|
阿波罗蓄电瓶 |
2只 |
12V-100A |
|
排气消声器 |
1支 |
|
|
柴油机控制柜 |
1台 |
转速、油压、电压、水温、飞车等过载警报显示、启动和停车、紧急停车、故障报警等。 |
|
黄色防雨机柜 |
1只 |
罩住发动机、二门打开 |
|
四轮移动拖车 |
1辆 |
汽车充气轮胎、牵引挂条、转向机构 |
泵组技术参数表
| 泵组参数 | |
| 型号: | YZJZW250-420-24 |
| 生产商: | 浙江扬子江泵业有限公司 |
| 进出口径： | 250mm/200mm |
| 流量： | 420M3/h |
| 扬程： | 24M |
| 配套柴油机功率： | 64.7KW |
| 进口方向: | 水平进水 |
| 出口方向: | 垂直朝上 |
| 连接方式: | 进口\出口法兰式. |
| 泵形式： | 自吸泵 |
| 海拔要求： | ≤1000m |
| 密封形式： | 合金机械密封 |
| 油箱容积： | 60L |
| 控制模块/电器品牌： | 郑州众智科技有限公司/正泰电器 |
| 底座槽钢牌号： | 14# |
| 电瓶容量： | 24V-100A |
| 泵过流部件材质： | 铸铁HT200 |
| 泵联接方式： | 柱销联轴器 |
| 柴油机加热系统： | 无 |
| 轴承品牌： | SKF |
