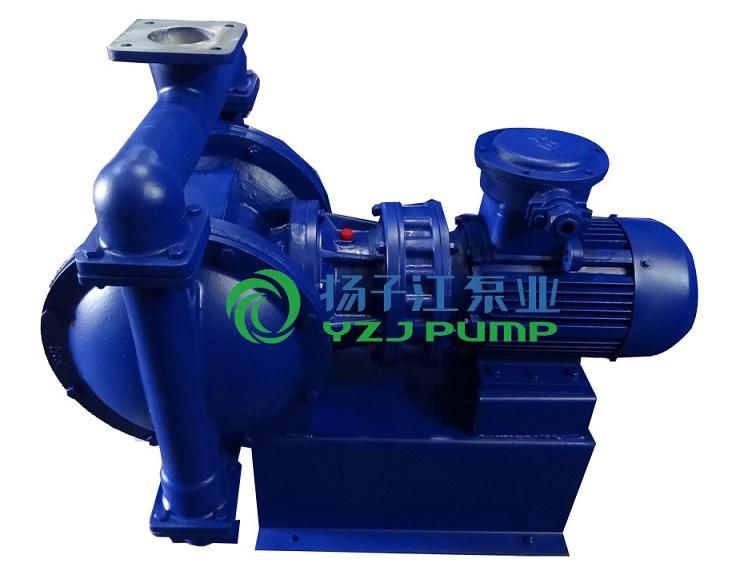

DBY型电动隔膜泵概述

      扬子江泵业公司新研制开发的新型DBY型电动隔膜泵，采用BLY系列摆线针轮减速机传动动力，替代传统的涡轮涡杆减速机。同时，由于近年来隔膜材质取得了突破性的进展，使该系列电动隔膜泵可更广泛地取代部分离心泵、螺杆泵、潜水泵、泥浆泵和杂质泵，应用于石油、化工、冶金、陶瓷等行业。

DBY型电动隔膜泵特点

1、结构紧凑、体积小、重量轻、装拆方便；

2、传动效率高；

3、运转平稳、噪音低；

4、使用寿命长；

5、可无泄漏输送介质；

6、可承受空载运行；

7、不需灌引水，能自吸；

8、通过性能好，大颗粒杂质、泥浆等均可毫不费力地通过；

9、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且泵本身无轴封，使用寿命大大延长。根据不同介质，隔膜分为氯丁橡胶、氟橡胶、丁晴橡胶等，可以满足不同用户的要求。

DBY型电动隔膜泵主要用途

1. 各种剧毒、易燃、易挥发液体。

2. 各种强酸、强碱、强腐蚀液体。

3. 可输送较高温度的介质150℃。

4. 作为各种压滤机前级送压装置。

5. 热水回收及循环。

6. 油罐车、油库、油品装卸。

7. 泵吸泡菜果酱、土豆泥、巧克力等。

8. 泵吸油漆、树胶、颜料粘合剂。

9. 各种瓷器釉浆水泥灌浆灰浆泥浆。

10. 各种橡胶浆乳胶、有机溶剂、填料。

11. 用泵为油轮驳船清仓吸取仓内污水及剩油。

12. 啤酒花及发酵粉稀浆、糖浆、糖密。

13. 泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

14. 各种特殊介质的吸送。

DBY型电动隔膜泵原理图

DBY型电动隔膜泵性能参数

安装尺寸与外形尺寸图

注意事项

一、正确选用隔膜

本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的，用户订货时须注明输送介质的性质，以便出厂时配备不同隔膜，一般隔膜有下列几种：

1.丁晴隔膜；主要用于耐油场合。

2.氯丁橡胶5031#本单位特制，主要用于耐丙酮及各种酸类、碱类。

3.氟橡胶6021#本单位特制，主要用于高温150℃：，耐甲笨耐腐蚀。但价格比其它隔膜高。

4.食品橡胶，专用于食品饮料的输送。

二、注意事项

1.不锈钢电动隔膜泵出口严禁安装阀门，如必需装阀门；要在出口安装安全阀门，工作压力不得超过4公斤，以免造成损失。

2.应及时加油，保持润滑系统正常运转。

3.不锈钢电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

4.被输送的介质及其温度应在泵材允许范围内。

5.对于输送液体为易沉淀结晶的介质时，使用后应及时清洗排净电动隔膜泵内积物，以免再开时损坏。
