首页 产品中心 离心泵系列 >GDLF型立式不锈钢多级离心泵
  • 产品名称:GDLF型立式不锈钢多级离心泵
  • 产品型号:chefee

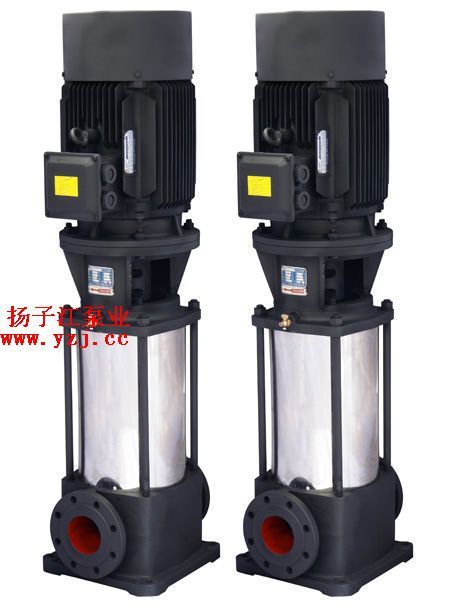

  • 产品外观:查看大图
  • 产品概述

    GDLF型立式不锈钢多级离心泵是本公司在国内外优秀泵型之基础上结合用户要求及消防有关标准,并根据JB/TQ6435-92标准设计制造的新一代产品。立式不锈钢多级离心泵采用立式节段式外加不锈钢壳体结构,使得泵的进出口位于同一水平线上且口径相同,能象阀门一样安装与管路中,立式不锈钢多级离心泵同时集中了多级泵之高压、立式泵之占地面积小及管道泵之安装方便的优点。立式不锈钢多级离心泵由于采用优秀的水力模型,所以还具有高效节能、运行平稳等优点,立式不锈钢多级离心泵而且轴封采用耐磨机械密封,无泄露、使用寿命长。

    GDL型立式多级管道离心泵适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

    型号意义


    例如:80GDL(F)36-12X5

    80-进出口直径(mm)
    GDL- 立式多级管道离心泵

    12-单级扬程(m)
    36-短支架联接式

    GDLF型立式不锈钢多级泵性能参数





















    序号
    型 号
    进出
    口径
    流 量
    (m3/h)
    扬 程
    (m)
    转 速
    (r/min)
    效 率
    (%)
    电机功率(kw)
    汽 蚀
    余量
    重量(kg)
    1
    25GDLF2-12×3
    25
    2
    36
    30
    2900
    1.1
    1.7
    58
    2
    25GDLF2-12×4
    48
    1.1
    62
    3
    25GDLF2-12×5
    60
    1.5
    68
    4
    25GDLF2-12×6
    72
    1.5
    72
    5
    25GDLF2-12×7
    84
    2.2
    78
    6
    25GDLF2-12×8
    96
    2.2
    82
    7
    25GDLF2-12×9
    108
    2.2
    86
    8
    25GDLF2-12×10
    120
    3.0
    98
    9
    25GDLF2-12×11
    132
    3.0
    102
    10
    25GDLF2-12×12
    144
    3.0
    106
    11
    25GDLF4-11×3
    25
    4
    33
    40
    2900
    1.1
    1.7
    58
    12
    25GDLF4-11×4
    44
    1.5
    65
    13
    25GDLF4-11×5
    55
    2.2
    72
    14
    25GDLF4-11×6
    66
    2.2
    76
    15
    25GDLF4-11×7
    77
    3.0
    86
    16
    25GDLF4-11×8
    88
    3.0
    90
    17
    25GDLF4-11×9
    99
    3.0
    94
    18
    25GDLF4-11×10
    110
    4.0
    110
    19
    25GDLF4-11×11
    121
    4.0
    114
    20
    25GDLF4-11×12
    132
    4.0
    118
    21
    25GDLF4-11×13
    143
    4.0
    122
    22
    40GDLF6-12×3
    40
    6
    36
    52
    2900
    1.5
    1.7
    72
    23
    40GDLF6-12×4
    48
    2.2
    78
    24
    40GDLF6-12×5
    60
    2.2
    82
    25
    40GDLF6-12×6
    72
    3.0
    92
    26
    40GDLF6-12×7
    84
    3.0
    96
    27
    40GDLF6-12×8
    96
    4.0
    112
    28
    40GDLF6-12×9
    108
    4.0
    116
    29
    40GDLF6-12×10
    120
    4.0
    120
    30
    40GDLF6-12×11
    132
    5.5
    140
    31
    40GDLF6-12×12
    144
    5.5
    146
    32
    50GDLF12-15×2
    50
    12
    30
    56
    2900
    2.2
    1.8
    113
    33
    50GDLF12-15×3
    45
    3.0
    129
    34
    50GDLF12-15×4
    60
    4.0
    149
    35
    50GDLF12-15×5
    75
    5.5
    181
    36
    50GDLF12-15×6
    90
    5.5
    190
    37
    50GDLF12-15×7
    105
    7.5
    204
    38
    50GDLF12-15×8
    120
    7.5
    212
    39
    50GDLF12-15×9
    135
    11
    265
    40
    50GDLF12-15×10
    150
    11
    273
    41
    50GDLF18-15×2
    50
    18
    30
    62
    2900
    3.0
    1.8
    122
    42
    50GDLF18-15×3
    45
    4.0
    142
    43
    50GDLF18-15×4
    60
    5.5
    175
    44
    50GDLF18-15×5
    75
    7.5
    189
    45
    50GDLF18-15×6
    90
    7.5
    198
    46
    50GDLF18-15×7
    105
    11
    252
    47
    50GDLF18-15×8
    120
    11
    261
    48
    50GDLF18-15×9
    135
    15
    280
    49
    50GDLF18-15×10
    150
    15
    289
    50
    65GDLF24-12×2
    65
    24
    44
    65
    2900
    3.0
    3.0
    131
    GDLF型立式不锈钢多级离心泵性能参数










    序 号
    型   号
    进出
    口径
    流 量(m3/h)
    扬 程
    (m)
    转 速(r/min)
    效 率
    (%)
    电机功率
    (kw)
    汽蚀
    余量
    重量
    (kg)
    51
    65GDLF24-12×3
    65
    24
    36
    65
    2900
    4.0
    3.0
    153
    52
    65GDLF24-12×4
    48
    5.5
    182
    53
    65GDLF24-12×5
    60
    7.5
    198
    54
    65GDLF24-12×6
    72
    7.5
    214
    55
    65GDLF24-12×7
    84
    11
    263
    56
    65GDLF24-12×8
    96
    11
    273
    57
    65GDLF24-12×9
    108
    15
    293
    58
    65GDLF24-12×10
    120
    15
    303
    59
    80GDLF36-12×2
    80
    36
    24
    68
    2900
    4
    4.0
    193
    60
    80GDLF36-12×3
    36
    5.5
    227
    61
    80GDLF36-12×4
    48
    7.5
    244
    62
    80GDLF36-12×5
    60
    11
    292
    63
    80GDLF36-12×6
    72
    11
    302
    64
    80GDLF36-12×7
    84
    15
    322
    65
    80GDLF36-12×8
    96
    15
    332
    66
    80GDLF36-12×9
    108
    18.5
    365
    67
    120
    18.5
    375
    68
    80GDLF54-14×2
    80
    54
    28
    70
    2900
    7.5
    4.0
    218
    69
    80GDLF54-14×3
    42
    11
    267
    70
    80GDLF54-14×4
    56
    15
    287
    71
    80GDLF54-14×5
    70
    18.5
    320
    72
    80GDFL54-14×6
    84
    18.5
    330
    73
    80GDLF54-14×7
    98
    22
    373
    74
    80GDLF54-14×8
    112
    30
    400
    75
    80GDLF54-14×9
    126
    30
    421
    76
    80GDLF54-14×10
    140
    37
    432
    77
    100GDLF72-14×2
    100
    72
    28
    72
    2900
    11
    4.5
    276
    78
    100GDLF72-14×3
    42
    15
    298
    79
    100GDLF72-14×4
    56
    18.5
    336
    80
    100GDLF72-14×5
    70
    22
    381
    81
    100GDLF72-14×6
    84
    30
    453
    82
    100GDLF72-14×7
    98
    30
    466
    83
    100GDLF72-14×8
    112
    37
    493
    84
    100GDLF72-14×9
    126
    37
    582
    85
    100GDLF72-14×10
    140
    45
    595
    86
    125GDLF100-20×2
    125
    100
    40
    73
    2900
    18.5
    4.5
    292
    87
    125GDLF100-20×3
    60
    30
    430
    88
    125GDLF100-20×4
    80
    37
    463
    89
    125GDLF100-20×5
    100
    45
    555
    90
    125GDLF100-20×6
    120
    55
    640
    91
    125GDLF100-20×7
    140
    75
    840
    92
    125GDLF100-20×8
    160
    75
    855
    93
    125GDLF100-20×9
    180
    75
    870
    94
    125GDLF100-20×10
    200
    90
    955
    95
    150GDLF160-25×2
    150
    160
    50
    78
    2900
    37
    4.5
    737
    96
    150GDLF160-25×3
    75
    55
    596
    97
    150GDLF160-25×4
    100
    75
    737
    98
    125
    90
    856
    99
    150GDLF160-25×6
    150
    110
    951
    100
    150GDLF160-25×7
    175
    110
    978

    五、GDLF型立式不锈钢多级离心泵安装尺寸图:





    型号
    H1
    L
    B
    4-φd1
    进口法兰(J)
    DN
    N-φD2
    φD
    25GDLF
    60
    300
    200
    4-φ18
    25
    4-φ14
    85
    40GDLF
    80
    360
    235
    4-φ18
    40
    4-φ18
    110
    50GDLF
    100
    360
    235
    4-φ18
    50
    4-φ18
    125
    65GDLF
    110
    360
    235
    4-φ18
    65
    4-φ18
    145
    80GDLF
    130
    420
    300
    4-φ18
    80
    8-φ18
    160
    100GDLF
    160
    520
    350
    4-φ18
    100
    8-φ18
    180
    125GDLF
    160
    500
    400
    4-φ18
    125
    8-φ18
    210
    150GDLF
    180
    600
    400
    4-φ18
    150
    8-φ22
    245
