- 产品名称：NGCW-b系列高温保温磁力旋涡泵
- 产品型号：NGCW-b

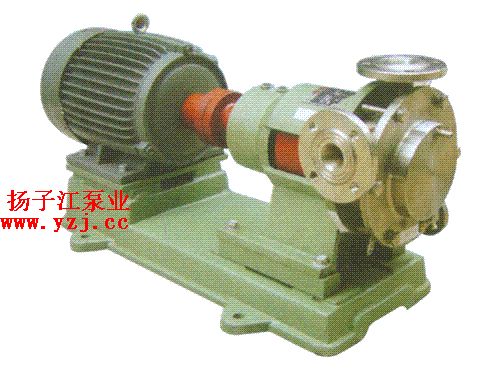

- 产品外观：查看大图
- 产品概述
产品特点
该产品具备CW磁力旋涡泵高扬程小流量的特点，并采用耐高温稀土永磁为磁力耦合器，新型的蒸汽加热保温箱结构(专利技术），以确保容易结晶及低于90摄氏度就凝结介质的正常输送。
型号意义
性能参数
材质：不锈钢
流量：0.36～14.4m3/h
使用温度：＜365℃
扬程：30～210m
功率：0.75～30kW
转速：2900r/min
参照CW磁力旋涡泵性能表进行配套选用，我们也可按客户所需，给予定做。
结构示意图
|
01泵盖 |
07止推环 |
13联接架 |
|
02叶轮 |
08隔离套 |
14轴承盖 |
|
03泵体 |
09轴承 |
15轴 |
|
04泵轴 |
10底座 |
16联轴器 |
|
05轴套 |
11密封圈 |
17电机 |
|
06内转子总成 |
12外转子总成 |
18外隔离套 |
性能曲线图
