- 产品名称：IGF型防爆衬氟管道泵
- 产品型号：IGF型

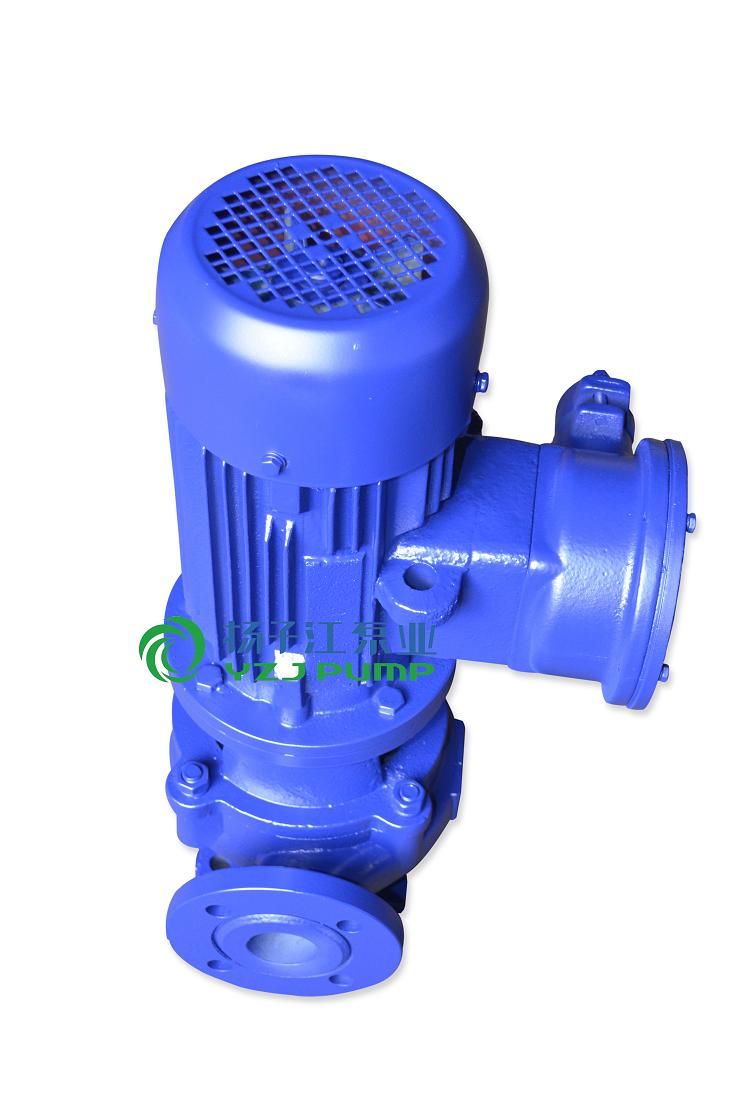

- 产品外观：查看大图
- 产品概述
产品概述：
氟塑料是当今世界优秀的耐腐蚀材料，扬子江泵业选用该材料生产的IGF型衬氟管道泵。配合国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础 上进行巧妙组合设计而成。该产品具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。
产品特点：
1、泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
使用范围:
IGF型衬氟管道泵适用于-85℃~+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门.
性能参数：
流量（Q）2.5-400m3/h
扬程（H）15-80m
工作压力（P）2.5MPa
五、设计特点：
（1）泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩可置于户外使用。
（2）叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动噪音很低。
（3）轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
（4）安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
（5）可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
（6）可根据管路布置的
要求采用泵的竖式和横式安装。
性能参数:
|
型 号
|
流 量
|
扬 程
|
转 速
|
功率
|
|
m3/h
|
m
|
r/min
|
KW
|
|
|
GBF25-125
|
4
|
20
|
2900
|
0.75/1.1
|
|
GBF25-125A
|
3.6
|
20
|
2900
|
0.55/0.75
|
|
GBF25-160
|
4
|
32
|
2900
|
1.5/2.2
|
|
GBF25-160A
|
3.7
|
32
|
2900
|
1.1/1.5
|
|
GBF40-125
|
6.3
|
20
|
2900
|
1.1/1.5
|
|
GBF40-125A
|
5.6
|
16
|
2900
|
0.75/1.1
|
|
GBF40-160
|
6.3
|
32
|
2900
|
2.2/3
|
|
GBF40-160A
|
5.9
|
28
|
2900
|
1.5/2.2
|
|
GBF40-200
|
6.3
|
50
|
2900
|
4/5.5
|
|
GBF40-200A
|
5.9
|
44
|
2900
|
3/4
|
|
GBF50-125
|
12.5
|
20
|
2900
|
1.5/2.2
|
|
GBF50-125A
|
11
|
16
|
2900
|
1.1/1.5
|
|
GBF50-160
|
12.5
|
32
|
2900
|
3/4
|
|
GBF50-160A
|
11.7
|
28
|
2900
|
2.2/3
|
|
GBF50-200
|
12.5
|
50
|
2900
|
5.5/7.5
|
|
GBF50-200A
|
11.7
|
44
|
2900
|
4/5.5
|
|
GBF65-125
|
25
|
20
|
2900
|
3/4
|
|
GBF65-125A
|
22.3
|
16
|
2900
|
2.2/3
|
|
GBF65-160
|
25
|
32
|
2900
|
4/5.5
|
|
GBF65-160A
|
23.4
|
28
|
2900
|
4/5.5
|
|
GBF65-200
|
25
|
50
|
2900
|
7.5/11
|
|
GBF65-200A
|
23.5
|
44
|
2900
|
7.5/11
|
|
GBF80-125
|
50
|
20
|
2900
|
5.5/7.5
|
|
GBF80-125A
|
45
|
16
|
2900
|
4/5.5
|
|
GBF80-160
|
50
|
32
|
2900
|
7.5/11
|
|
GBF80-160A
|
46.7
|
28
|
2900
|
7.5/11
|
|
GBF80-200
|
50
|
50
|
2900
|
15/18.5
|
|
GBF80-200A
|
47
|
44
|
2900
|
11/15
|
|
GBF100-125
|
100
|
20
|
2900
|
11/15
|
|
GBF100-125A
|
89
|
16
|
2900
|
7.5/11
|
|
GBF100-160
|
100
|
32
|
2900
|
15/18.5
|
|
GBF100-160A
|
93.5
|
28
|
2900
|
11/15
|
|
GBF100-200
|
100
|
50
|
2900
|
22/30
|
|
GBF100-200A
|
93.5
|
44
|
2900
|
18.5/22
|
|
GBF125-125
|
160
|
20
|
2900
|
15/18.5
|
|
GBF125-125A
|
143
|
16
|
2900
|
11/15
|
|
GBF125-160
|
160
|
32
|
2900
|
22/30
|
|
GBF125-160A
|
150
|
28
|
2900
|
18.5/22
|
|
GBF150-125
|
160
|
20
|
2900
|
15/18.5
|
|
GBF150-125A
|
150
|
16
|
2900
|
11/15
|
|
GBF150-160
|
160
|
32
|
2900
|
22/30
|
|
GBF150-160A
|
150
|
28
|
2900
|
18.5/22
|
|
型号
|
流量
m3/h |
扬程
m |
效率
% |
转速
r/min |
口径
mm |
电机功率
KW |
|
25IGF-2.5-15
|
2.5
|
15
|
34
|
2900
|
25
|
0.75
|
|
32IGF5-20
|
5
|
20
|
44
|
2900
|
32
|
0.75
|
|
40IGF6-20
|
6
|
20
|
46
|
2900
|
40
|
0.75
|
|
40IGF9-30
|
9
|
30
|
40
|
2900
|
40
|
2.2
|
|
40IGF15-50
|
15
|
50
|
46
|
2900
|
40
|
4
|
|
50IGF10-15
|
10
|
15
|
57
|
2900
|
50
|
0.75
|
|
50IGF15-30
|
15
|
30
|
51
|
2900
|
50
|
2.2
|
|
50IGF20-50
|
20
|
50
|
58
|
2900
|
50
|
4
|
|
65IGF30-15
|
30
|
15
|
66
|
2900
|
65
|
2.2
|
|
65IGF30-27
|
30
|
27
|
60
|
2900
|
65
|
5.5
|
|
65IGF30-50
|
30
|
50
|
54
|
2900
|
65
|
7.5
|
|
80IGF35-20
|
35
|
20
|
67
|
2900
|
80
|
4
|
|
80IGF45-50
|
45
|
50
|
66
|
2900
|
80
|
15
|
|
80IGF50-30
|
50
|
30
|
71
|
2900
|
80
|
7.5
|
|
80IGF50-80
|
50
|
80
|
59
|
2900
|
80
|
22
|
|
100IGF40-18
|
40
|
18
|
35
|
2900
|
100
|
4
|
|
100IGF45-50
|
45
|
50
|
46
|
2900
|
100
|
15
|
|
100IGF50-30
|
50
|
30
|
47
|
2900
|
100
|
7.5
|
|
125IGF80-18
|
80
|
18
|
68
|
1450
|
125
|
7.5
|
|
150IGF100-15
|
100
|
15
|
77
|
1450
|
150
|
7.5
|
|
150IGF140-26
|
140
|
26
|
73
|
1450
|
150
|
18.5
|
|
150IGF160-50
|
160
|
50
|
68
|
1450
|
150
|
37
|
|
200IGF200-20
|
200
|
20
|
79
|
1450
|
200
|
18.5
|
|
200IGF400-20
|
400
|
20
|
80
|
1450
|
200
|
30
|
