  • 产品名称:ZW型不锈钢无堵塞自吸泵
  • 产品型号:ZW型

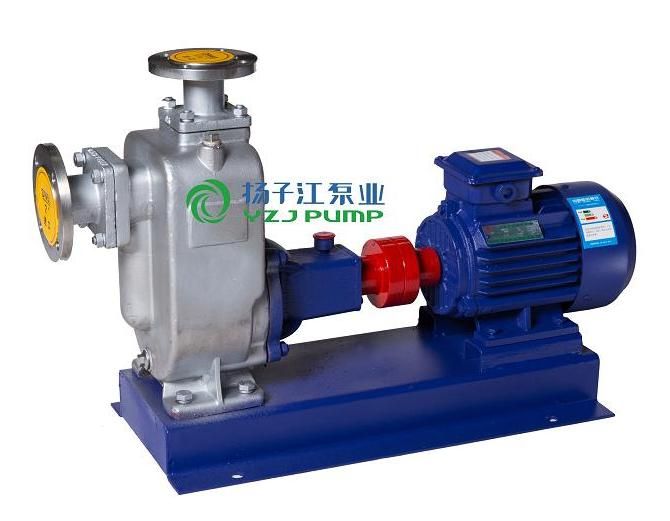

  • 产品外观:查看大图
  • 产品概述

    自吸排污泵性能特点

          ZW型自吸排污泵是本厂工程技术人员吸收国外技术,结合我国机电行业的实际情况而研制成功的。该泵通过叶轮和泵体的新颖结构,既可象一般自吸泵那样不需要安装底阀,又可以通过较大颗粒和较长的纤维,具有广阔的应用市场和发展前景。ZW型自吸式排污泵,又称固液泵或杂质泵。该系列泵水力设计独特,叶轮是缩在单独的叶轮室内,连接叶轮室的是压水室,当叶轮旋转时,泵内液体产生强烈的轴向涡流作用,使进口造成真空,出口产生扬程。因而杂质可以从压水室排出,所以它的流道是完全畅通的,其排污效果是其他自吸式排污泵无可比拟的。本单位生产的ZW自吸排污泵机可象一般自吸清水泵那样不需要安装底阀,又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。

          自吸排污泵可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。自吸排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

    自吸排污泵性能范围

    流量Q:8~800 m3/h

    自吸排污泵口径DN:25~300mm

    自吸排污泵扬程H:15~80m

    自吸排污泵转速N:2900~1450r/min

    自吸排污泵电机功率:1.5~132kw

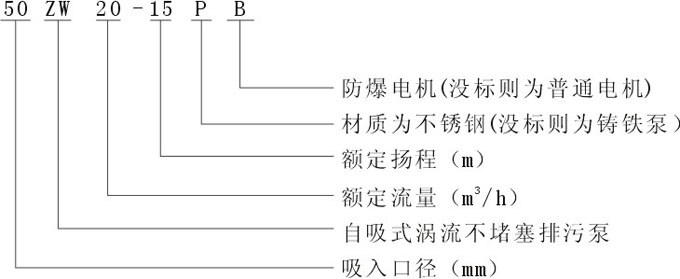

    型号意义

    自吸排污泵性能参数

    型号

    流量M3/H

    扬程(m)

    功率(kw)

    转速(r/min)

    效率(%)

    汽蚀余量(m)

    自吸高度(m)

    自吸时间(min/S)

    重量(kg)

    ZW25-8-15

    8

    15

    2.2

    2900

    45

    2.0

    5.5

    3

    100

    ZW32-5-20

    5

    20

    2.2

    2900

    46

    2.5

    5.5

    3

    100

    ZW32-10-20

    10

    20

    2.2

    2900

    45

    2.5

    5.5

    3

    100

    ZW32-9-30

    9

    30

    3

    2900

    48

    2.5

    5.5

    3

    120

    ZW40-10-20

    10

    20

    2.2

    2900

    45

    2.5

    5.5

    3

    100

    ZW40-20-15

    20

    15

    2.2

    2900

    45

    2.5

    5.5

    3

    100

    ZW40-15-30

    15

    30

    3

    2900

    48

    2.5

    5.5

    3

    120

    ZW50-10-20

    10

    20

    2.2

    2900

    45

    2.5

    5.5

    3

    100

    ZW50-20-12

    20

    12

    2.2

    2900

    45

    2.5

    5.5

    3

    100

    ZW50-15-30

    15

    30

    3

    2900

    48

    2.5

    5.5

    3

    120

    ZW50-20-35

    20

    35

    5.5

    2900

    48

    2.5

    5.5

    3

    150

    ZW65-30-18

    30

    18

    4

    1450

    45

    2.5

    5.5

    3

    200

    ZW65-25-30

    25

    30

    5.5

    2900

    50

    3.0

    5.5

    3

    200

    ZW65-25-40

    25

    40

    7.5

    2900

    50

    3.0

    5.5

    2

    200

    ZW65-40-25

    40

    25.

    7.5

    2900

    50

    3.0

    5.5

    2

    200

    ZW65-65-25

    65

    25

    7.5

    2900

    52

    3.0

    5.5.

    2

    240

    ZW80-40-16

    40

    16

    4

    1450

    50

    3.0

    5.0

    3

    240

    ZW80-40-25

    40

    25

    7.5

    2900

    50

    3.0

    5.5

    2

    200

    ZW80-25-40

    25

    40

    7.5

    2900

    50

    3.0

    5.5

    2

    200

    ZW80-65-25

    65

    25

    7.5

    2900

    52

    3.0

    5.5

    2

    240

    ZW80-80-35

    80

    35

    15

    2900

    45

    3.0

    5.5

    3

    285

    ZW80-40-50

    80

    40

    18.5

    2900

    50

    3.0

    5.5

    2

    293

    ZW80-50-60

    50

    60

    22

    2900

    55

    3.0

    5.0

    3

    326

    ZW100-100-15

    100

    15

    7.5

    1450

    50

    4.0

    5.5

    3

    300

    ZW100-8020

    80

    20

    7.5

    1450

    53

    4.0

    5.5

    3

    300

    ZW100-100-20

    100

    20

    11

    1450

    53

    4.0

    5.5

    3

    340

    ZW100-100-30

    100

    30

    22

    2900

    53

    4.0

    5.5

    2

    510

    ZW100-80-45

    80

    45

    30

    2900

    55

    4.0

    5.5

    2

    560

    ZW100-80-60

    80

    60

    37

    2900

    53

    4.0

    5.5

    2

    585

    ZW100-80-80

    80

    80

    45

    2900

    50

    4.0

    5.5

    2

    639

    ZW125-120-20

    120

    20

    15

    1450

    55

    4.5

    5.5

    2

    500

    ZW150-180-14

    180

    14

    15

    1450.

    60

    5.0

    5.5

    3.5

    500

    ZW150-180-20

    180

    20

    22

    1450

    60

    5.0

    5.0

    3

    570

    ZW150-180-30

    180

    30

    37

    1450

    65

    5.0

    5.0

    3

    680

    ZW150-180-38

    180

    38

    55

    1450

    45

    5.0

    6.0

    3.5

    800

    ZW200-280-14

    280

    14

    22

    1450

    65

    5.0

    5.0

    3

    820

    ZW200-280-20

    280

    20

    37

    1450

    62

    5.0

    5.0

    3

    910

    ZW200-300-25

    300

    25

    45

    1450

    59

    5.0

    5.0

    3

    948

    ZW200-280-28

    280

    28

    55

    1450

    55

    4.8

    5.2

    3

    1090

    ZW250-420-20

    420

    20

    55

    1450

    61

    6.0

    4.5

    2.5

    1150

    ZW300-800-14

    800

    14

    55

    1450

    65

    6.0

    4.5

    2.5

    1400

    工作原理

          ZW型自吸式无堵塞排污泵,主要由泵体, 叶轮、后盖、机械密封、泵轴、轴承座、进口阀、气液分离管、加水阀门、进、排接管等组成。泵的结构见图。ZW型自吸排污泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵工作腔相通,构成泵的轴向加流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体。当泵起动时,有关当局内的储液在叶轮的作用下,夹带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使泵内形成一定的真空度,达到自吸的作用。

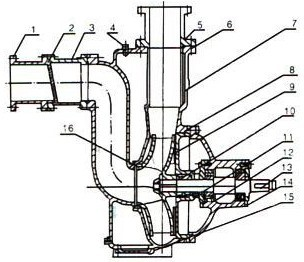

    自吸排污泵结构图

    1

    进口接管

    9

    叶轮

    2

    进口法兰

    10

    机械密封

    3

    进口阀座

    11

    挡水圈

    4

    加水阀门

    12

    承座

    5

    出口接管

    13

    泵轴

    6

    泵体

    14

    轴承盖

    7

    气液分离管

    15

    底盖板

    8

    后盖

    16

    螺栓

    产品使用条件

    1、环境温度≤50℃,介质温度≤80℃特殊要求可达200℃

    2、介质PH值铸铁材质为6--9级,不锈钢为2-13。

    3、介质重度不超过1240千克/m3.

    4、ZW型自吸排污泵自吸高度不能超过规定值4.5-5.5米,吸入管长度为≤10米。

    5、ZW型自吸排污泵通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。

    使用注意事项

    1.吸入管路越短越好,长不超过10M。

    2.此泵若用于抽吸较稠较粘的浆液后,需清洗泵腔,防止泵内留下沉淀物。

    3.自吸泵第一次使用,仍需将泵腔灌满水。

    4.常规运行3000小时后,需对水泵进行拆检保养,必要时更换不宜再用的易损件。

    5.此泵可定做直联式,同心度高,稳定性增强,亦更为经济,不过维修稍嫌麻烦。

    6.环境温度≤45℃,介质温度≤60℃。

    7.介质PH值铸铁泵为6~9,不锈钢自吸泵为1~14。

    8.通过颗粒大直径为自吸泵口径的60%,纤维长度为口径的5倍。

    9.介质中杂质总重量不超过介质总重量的15%,介质比重不超过1240千克/立方米。
