产品名称：G型屏蔽式管道泵
产品型号：G型

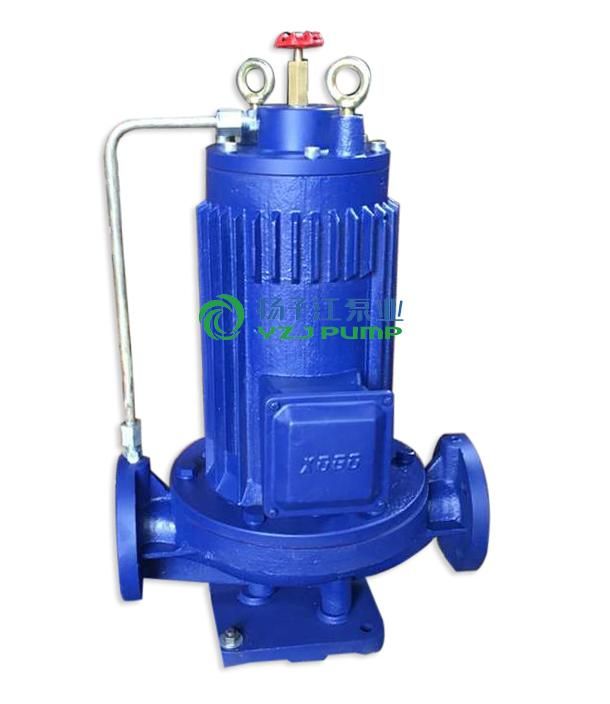

产品外观：查看大图

产品概述

产品概述

PBG型屏蔽式管道泵,吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而新推出的系列化新产品。PBG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。全系列共67个品种,184个规格,其性能范围:流量6.3～1080m3/h,扬程12.5～125m,配用电机功率0.37～160kW,转速1450r/min和2900r/min。

产品特点

1、泵结构紧凑，机泵一体化，体积小。其立式结构具有安装占地面积小，运行平稳，安装无需调整。

2、泵进出口设计成规格相同法兰，且位于同一中心线上，可象阀门一样直接安装在管路上，且中心低，便于管道布置，安装特别方便。

3、泵与电机同轴，轴向尺寸短，使泵运行更加平稳，噪音低。

4、取消传统轴封方式，避免了输送介质的外泄，因此具有完全无泄露的显著特点。

5、用滑动轴承替代常规电机滚动轴承，使泵具有运行特别平稳，振动噪音极低。

6、安装检修方便，无需拆动管路系统，只要拆下连接体螺母即可抽出全部转子部件进行检查和维修。

7、可根据使用要求即流量和扬程的需要进行泵的串、并联运行方式。

主要用途

1、PBG型屏蔽式管道泵普通型供输送清水及物理化学性质类似于清水的其他液体之用。介质使用温度不超过80℃,适用于工业和城市给排水,高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。特别适用对振动、噪音要求较高的场合,如地下泵房、空调制冷系统等。

2、PBG型屏蔽式管道离心泵热水型主要供输送温度不超过160℃不含固体颗粒的软水之用,适用于能源、冶金、化工、纺织、造纸以及宾馆、饭店、浴室、锅炉热水增压循环输送及城市采暖系统循环等场合。

3、PBG型屏蔽式管道泵防腐型供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。

结构说明

该泵为机泵一体结构，整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式，进出口在同一水平轴线上，口径规格相同可直接象阀门一样安装在管路的任何部位上，装卸极为方便，占地面积省。泵通过联接体与电机成一体，轴承采用进口石墨浸渍树脂复合轴承，电机定转子各有屏蔽套进隔离。轴承采用流体本身介质作为润滑剂及冷却液，具有设计合理、运行可靠的特点。泵设有底座，可直接安装在地基上，因该泵具有低噪音，无振动特点，安装时无需加装隔振器或隔振垫。

工作条件

1、介质必须为软水、稀薄、不凝固、非易燃、不含固体颗粒及纤维的流体。

2、介质温度普通型80℃,热水型为120℃。

3、一般情况下系统工作压力不超过1.2Mpa，进口压力不小于0.5Mpa,特殊场合应事先与生产厂家联系。

4、环境温度不超过40℃，相对温度不超过95%。

型号说明

结构说明

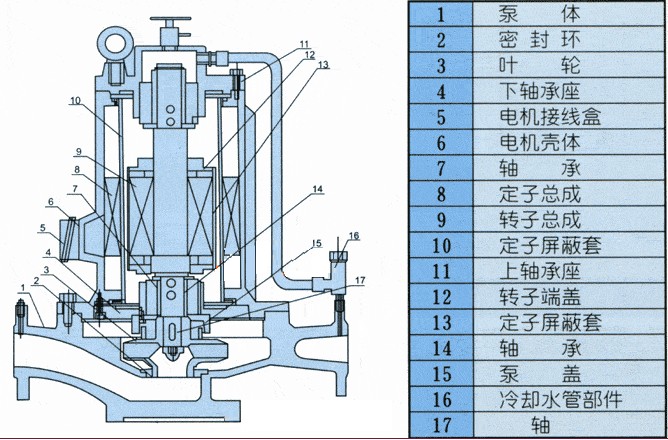

结构见图。该泵为机泵一体结构，整机主要由泵体、叶轮、联接体、滑动轴承、定子、转子、屏蔽套、电机壳等零部件组成。泵为立式单级单吸离心式，进出口在同一水平轴线上，口径规格相同可直接象阀门一样安装在管路的任何部位上，装卸极为方便，占地面积省。泵通过联接体与电机或一体，轴承采用进口石墨浸渍树脂复合轴承，电子定转子各有屏蔽套进行隔离。轴承采用流体本身介质作为润滑剂及冷却液，具有设计合理、运行可靠的特点。泵设有底座，可直接安装在地基上，因该泵具有低噪音，无振动特点，安装时无需加装隔振器或隔振垫。

性能参数

序号	型号	流量		扬程(m)	效率	转速	电机功率(kw)	必须汽蚀余量
序号	型号	m3/h	L/S	扬程(m)	效率	转速	电机功率(kw)	必须汽蚀余量
1	PBG40-100	6.3	1.75	12.5	54	1450	0.55	3.5
2	PBG40-100A	5.6	1.56	10	52	1450	0.37	3.5
3	PBG40-125	6.3	1.75	20	46	1450	1.1	3.5
4	PBG40-125A	5.6	1.56	16	45	2900	0.75	3.5
5	PBG40-160	6.3	1.75	32	40	2900	2.2	3.5
6	PBG40-160A	5.9	1.64	28	39	2900	1.5	3.5
7	PBG40-160B	5.5	1.53	24	38	2900	1.1	3.5
8	PBG40-200	6.3	1.75	50	33	2900	4	3.5
9	PBG40-200A	5.9	1.64	44	31	2900	3	3.5
10	PBG40-200B	5.3	1.47	36	29	2900	2.2	3.5
11	PBG40-250	6.3	1.75	80	28	2900	7.5	3.5
12	PBG40-250A	5.9	1.64	70	28	2900	5.5	3.5
13	PBG40-250B	5.5	1.53	60	27	2900	4	3.5
14	PBG40-100(I)	12.5	3.47	12.5	62	1450	1.1	3.5
15	PBG40-100(I)A	11	3.05	10	60	1450	0.75	3.5
16	PBG40-125(I)	12.5	3.47	20	58	1450	1.5	3.5
17	PBG40-125(I)A	11	3.05	16	57	1450	1.1	3.5
18	PBG40-160(I)	12.5	3.47	32	52	2900	3	3.5
19	PBG40-160(I)A	11.7	3.25	28	51	2900	2.2	3.5
20	PBG40-160(I)B	10.4	2.89	22	50	2900	1.5	3.5
21	PBG40-200(I)	12.5	3.47	50	46	2900	5.5	3.5
22	PBG40-200(I)A	11.7	3.25	44	45	2900	4	3.5
23	PBG40-200(I)B	10.6	2.94	36	44	2900	3	3.5
24	PBG40-250(I)	12.5	3.47	80	38	2900	11	3.5
25	PBG40-250(I)A	11.6	3.22	70	38	2900	7.5	3.5
26	PBG40-250(I)B	10.8	3	60	37	2900	7.5	3.5
27	PBG40-250(I)C	10	2.78	52	36	2900	5.5	3.5
28	PBG50-100	12.5	3.47	12.5	62	1450	1.1	3.5
29	PBG50-100A	11	3.05	10	60	1450	0.75	3.5
30	PBG50-125	12.5	3.47	20	58	1450	1.5	3.5
31	PBG50-125A	11	3.05	16	57	1450	1.1	3.5
32	PBG50-160	12.5	3.47	32	52	2900	3	3.5
33	PBG50-160A	11.7	3.25	28	51	2900	2.2	3.5
34	PBG50-160B	10.4	2.89	22	50	2900	1.5	3.5
35	PBG50-200	12.5	3.47	50	46	2900	5.5	3.5
36	PBG50-200A	11.7	3.25	44	45	2900	4	3.5
37	PBG50-200B	10.6	2.94	36	44	2900	3	3.5
38	PBG50-250	12.5	3.47	80	38	2900	11	3.5
39	PBG50-250A	11.6	3.22	70	38	2900	7.5	3.5
40	PBG50-250B	10.8	3	60	37	2900	7.5	3.5
41	PBG50-250C	10	2.78	52	36	2900	5.5	3.5
42	PBG50-100(I)	25	6.94	12.5	69	1450	1.5	3.8
43	PBG50-100(I)A	22.3	6.19	10	67	1450	1.1	3.8
44	PBG50-125(I)	25	6.94	20	68	1450	3	3.8
45	PBG50-125(I)A	22.3	6.49	16	66	1450	2.2	3.8
46	PBG50-160(I)	25	6.94	32	63	1450	4	3.8
47	PBG50-160(I)A	23.4	6.5	28	62	1450	4	3.8
48	PBG50-160(I)B	21.6	6	24	58	1450	3	3.8
49	PBG50-200(I)	25	6.94	50	58	2900	7.5	3.8
50	PBG50-200(I)A	23.5	6.53	44	57	2900	7.5	3.8
51	PBG50-200(I)B	21.8	6.06	38	55	2900	5.5	3.8
52	PBG50-250(I)	25	6.94	80	50	2900	15	3.8
53	PBG50-250(I)A	23.4	6.5	70	50	2900	11	3.8
54	PBG50-250(I)B	21.6	6	60	48	2900	11	3.8
55	PBG50-315(I)	25	6.94	125	40	2900	30	3.8
56	PBG50-315(I)A	23.7	6.58	113	40	2900	22	3.8
57	PBG50-315(I)B	22.5	6.25	101	39	2900	18.5	3.8
58	PBG50-315(I)C	20.6	5.72	85	38	2900	15	3.8
59	PBG65-100	25	6.94	12.5	69	1450	1.2	3.8
60	PBG65-100A	22.3	6.19	10	67	1450	1.1	3.8
61	PBG65-125	25	6.94	20	68	1450	3	3.8
62	PBG65-125A	22.3	6.19	16	66	1450	2.2	3.8
63	PBG65-160	25	6.94	32	63	1450	4	3.8
64	PBG65-160A	23.4	6.5	28	62	1450	4	3.8
65	PBG65-160B	21.6	6	24	58	1450	3	3.8
66	PBG65-200	25	6.94	50	58	2900	7.5	3.8
67	PBG65-200A	23.5	6.53	44	57	2900	7.5	3.8
68	PBG65-200B	21.8	6.06	38	55	2900	5.5	3.8
69	PBG65-250	25	6.94	80	50	2900	15	3.8
70	PBG65-250A	23.4	6.5	70	50	2900	11	3.8
71	PBG65-250B	21.6	6	60	49	2900	11	3.8
72	PBG65-315	25	6.94	125	40	2900	30	3.8
73	PBG65-315A	23.7	6.58	113	40	2900	22	3.8
74	PBG65-315B	22.5	6.25	101	39	2900	18.5	3.8
75	PBG65-315C	20.6	5.72	85	38	2900	15.5	3.8
76	PBG65-100(I)	50	13.9	12.5	73	1450	3	4.2
77	PBG65-100(I)A	44.7	12.5	10	72	1450	2.2	4.2
78	PBG65-125(I)	50	13.9	20	72.5	1450	5.5	4.2
79	PBG65-125(I)A	45	12.5	16	71	1450	4	4.2
80	PBG65-160(I)	50	13.9	32	71	1450	7.5	4.2
81	PBG65-160(I)A	46.7	13	28	70	1450	7.5	4.2
82	PBG65-160(I)B	43.3	12	24	69	1450	5.5	4.2
83	PBG65-200(I)	50	13.9	50	67	2900	15	4.2
84	PBG65-200(I)A	47	13.1	44	66	2900	11	4.2
85	PBG65-200(I)B	43.5	12.1	38	65	2900	7.5	4.2
86	PBG65-250(I)	50	13.9	80	59	2900	22	4.2
87	PBG65-250(I)A	46.7	13	70	59	2900	18.5	4.2
88	PBG65-250(I)B	43.3	12	60	58	2900	15	4.2
89	PBG65-315(I)	50	13.9	125	54	2900	34	4.2
90	PBG65-315(I)A	46.5	12.9	110	54	2900	30	4.2
91	PBG65-315(I)B	44.5	12.4	100	53	2900	30	4.2
92	PBG65-315(I)C	41	11.4	85	51	2900	22	4.2
93	PBG80-100	50	13.9	12.5	73	1450	3	4.2
94	PBG80-100A	44.7	12.4	10	72	1450	2.2	4.2
95	PBG80-125	50	13.9	20	72.5	1450	5.5	4.2
96	PBG80-125A	45	12.5	16	71	1450	4	4.2
97	PBG80-160	50	13.9	32	71	1450	7.5	4.2
98	PBG80-160A	46.7	13	28	70	1450	7.5	4.2
99	PBG80-160B	43.3	12	24	69	1450	5.5	4.2
100	PBG80-200	50	13.9	50	67	2900	15.5	4.2
101	PBG80-200A	47	13.1	44	66	2900	11	4.2
102	PBG80-200B	43.5	12.1	38	65	2900	7.5	4.2
103	PBG80-250	50	13.9	80	59	2900	22	4.2
104	PBG80-250A	46.7	13	70	59	2900	18.5	4.2
105	PBG80-250B	43.3	12	60	58	2900	15	4.2
106	PBG80-315	50	13.9	125	54	2900	37	4.2
107	PBG80-315A	46.5	12.9	110	54	2900	30	4.2
108	PBG80-315B	44.5	12.4	100	53	2900	30	4.2
109	PBG80-315C	41	11.4	85	51	2900	22	4.2
110	PBG80-100(I)	100	27.8	12.5	76	1450	5.5	4.2
111	PBG80-100(I)A	89	24.7	10	74	1450	4	4.2
112	PBG80-125(I)	100	27.8	20	76	1450	11	4.2
113	PBG80-125(I)A	89	24.7	16	74	1450	7.5	4.2
114	PBG80-160(I)	100	27.8	32	76	1450	15	4.2
115	PBG80-160(I)A	93.5	26	28	74	1450	11	4.2
116	PBG80-160(I)B	86.6	24.1	24	72	1450	11	4.2
117	PBG80-200(I)	100	27.8	50	74	1450	22	4.2
118	PBG80-200(I)A	93.5	26	44	73	1450	18.5	5.5
119	PBG80-200(I)B	87	24.2	38	71	1450	15	5.5
120	PBG100-100	100	27.8	12.5	76	1450	5.5	5.5
121	PBG100-100A	89	24.7	10	74	1450	4	5.5
122	PBG100-125	100	27.8	20	76	1450	11	5.5
123	PBG100-125A	89	24.7	16	74	1450	7.5	5.5
124	PBG100-160	100	27.8	32	76	1450	15	5.5
125	PBG100-160A	93.5	26	28	74	1450	11	5.5
126	PBG100-160B	86.6	24.1	24	72	1450	11	5.5
127	PBG100-200	100	27.8	50	74	1450	22	5.5
128	PBG100-200A	93.5	26	44	73	1450	18.5	5.5
129	PBG100-200B	87	27.2	38	71	1450	15	5.5
130	PBG125-100	160	44.4	12.5	82	1450	11	5.5
131	PBG125-100A	143	39.7	10	77	1450	7.5	5.5
132	PBG125-125	160	44.4	20	80	1450	15	5.5
133	PBG125-25A	143	39.7	16	77	1450	11	5.5
134	PBG125-160	160	44.4	32	78	1450	22	5.5
135	PBG125-160A	150	41.7	28	76	1450	18.5	5.5
136	PBG125-1160B	138	38.3	24	73	1450	15	5.5
137	PBG125-200	160	44.4	50	77	1450	37	5.5
138	PBG125-200A	150	41.7	44	76	1450	30	5.5
139	PBG125-200B	138	38.3	37.5	75	1450	22	5.5
140	PBG150-200	200	55.6	12.5	78	1450	15	5
141	PBG150-200A	179	49.7	10	76	1450	11	5
142	PBG150-250	200	55.6	20	79	1450	18.5	5
143	PBG150-250A	184.4	51.2	17	78	1450	15	5
144	PBG150-250B	167	46.4	14	76	1450	11	5
145	PBG150-315	200	55.6	32	78	1450	30	5.5
146	PBG150-315A	187	51.9	28	77	1450	22	5.5
147	PBG150-315B	173	48.1	24	76	1450	18.5	5.5
148	PBG150-400	200	55.6	50	75	1450	45	5.5
149	PBG150-400A	187	51.9	44	74	1450	37	5.5
150	PBG150-400B	174	48.3	38	73	1450	30	5.5
151	PBG150-400C	160	44.4	32	71	1450	22	5.5
152	PBG200-200	200	55.6	12.5	78	1450	15	5
153	PBG200-200A	179	49.7	10	76	1450	11	5
154	PBG200-250	200	55.9	20	79	1450	18.5	5
155	PBG200-250A	184.4	51.2	17	78	1450	15	5
156	PBG200-250B	167	46.4	14	76	1450	11.1	5
157	PBG200-315	200	55.6	32	78	1450	30	5.5
158	PBG200-315A	187	51.9	28	77	1450	22	5.5
159	PBG200-315B	173	48.1	24	76	1450	18.5	5.5
160	PBG200-400	200	55.6	50	75	1450	45	5.5
161	PBG200-400A	187	51.9	44	74	1450	37	5.5
162	PBG200-400B	174	48.3	38	73	1450	30	5.5
163	PBG200-400C	160	44.4	32	71	1450	22	5.5
164	PBG200-200(I)	400	111.1	12.5	80	1450	22	5.5
165	PBG200-200(I)A	358	99.4	10	78	1450	18.5	5.5
166	PBG200-250(I)	400	111.4	20	80	1450	30	5.5
167	PBG200-250(I)A	358	99.4	16	78	1450	22	5.5
168	PBG200-250(I)B	322	89.4	13	75	1450	18.5	5.5
169	PBG200-315(I)	400	111.4	32	80	1450	55	5.5
170	PBG200-315(I)A	374	103.9	28	79	1450	45	5.5
171	PBG200-315(I)B	346	96.1	24	78	1450	37	5.5
172	PBG200-400(I)	400	111.4	50	81	1450	75	5.5
173	PBG200-400(I)A	374	103.9	44	80	1450	75	5.5
174	PBG200-400(I)B	346	96.1	30	78	1450	55	5.5
175	PBG200-400(I)C	320	88.9	32	76	1450	45	5.5
176	PBG300-235	720	200	18	81	970	55	6
177	PBG300-235A	657	182.5	15	79	970	45	6
178	PBG300-235B	600	167	12.5	77	970	37	6
179	PBG300-300	720	200	28	81	970	75	6
180	PBG300-300A	666	185	24	80	970	75	6
181	PBG300-300B	623	173.1	21	79	970	55	6
182	PBG300-380	720	200	44	84	970	132	6
183	PBG300-380A	666	185	38	80	970	110	6
184	PBG300-380B	614	170.6	32	78	970	90	6
185	PBG300-235(I)	1080	300	40	82	970	160	6
186	PBG300-235(I)A	965	268.1	32	80	970	132	6
