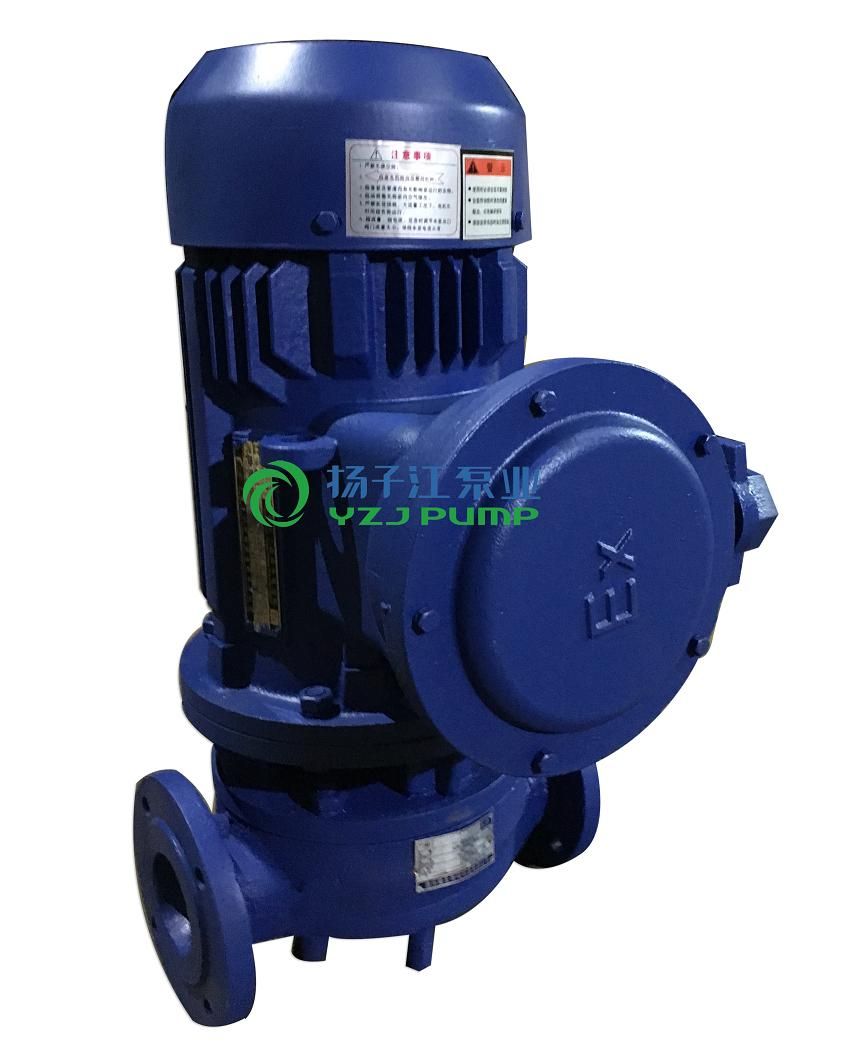

- 产品名称：SG型防爆热水管道泵
- 产品型号：SG型
- 产品外观：查看大图
- 产品概述
SG型管道泵产品概述
SG型管道增压泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
SG型管道泵型号意义
SG型管道泵主要用途
1、SG系列普通管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。使用温度80℃以下。
2、SGR系列热水管道泵适用于采暖、锅炉等行业的高温热水增压循环。使用温度150℃以下。
3、SGP系列耐腐管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度100℃以下。
4、SGB系列防爆管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度80℃以下。
5、SGPB系列耐腐防爆管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备Ⅰ类及工厂ⅡA、ⅡB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。使用温度150℃以下。
SG型管道泵使用条件
进口管水压不大于3公斤/立方厘米，不小于0.2公斤/立方厘米，水质为清水，不应有纤维或固体颗粒，对热水应为软水；介质温度：不低于0℃；周围环境温度不超过±45℃；电源电压380V，部分为220V。
SG型管道泵性能参数
|
型 号
|
口径 mm
|
流量 (m3/ h)
|
扬程 mm
|
效率 %
|
电机功率 Kw
|
电压 v
|
转速 (r/min)
|
|
15SG0.6-5
|
15
|
0.6
|
5
|
60
|
0.04
|
220
|
2800
|
|
15SG1.8-10
|
15
|
1.8
|
10
|
60
|
0.12
|
220
|
2800
|
|
20SG2-8
|
20
|
2
|
8
|
60
|
0.12
|
220
|
2800
|
|
20SG3-14
|
20
|
3
|
14
|
60
|
0.25
|
220
|
2800
|
|
20SG3-30
|
20
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
|
25SG2.5-15
|
25
|
2.5
|
15
|
60
|
0.25
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
60
|
0.75
|
220
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
60
|
0.75
|
220
|
2800
|
|
40SG5-8
|
40
|
5
|
8
|
60
|
0.75
|
220
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
60
|
0.75
|
220
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
55
|
0.75
|
220
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
60
|
0.75
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
60
|
0.75
|
380
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
60
|
0.75
|
380
|
2800
|
|
25SG6.5-30
|
25
|
6.5
|
30
|
60
|
1.5
|
380
|
2800
|
|
25SG10-50
|
25
|
10
|
50
|
60
|
4
|
380
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
60
|
0.75
|
380
|
2800
|
|
32SG8-30
|
32
|
8
|
30
|
65
|
1.5
|
380
|
2800
|
|
32SG15-40
|
32
|
15
|
40
|
60
|
4
|
380
|
2800
|
|
32SG12-50
|
32
|
12
|
50
|
60
|
4
|
380
|
2800
|
|
32SG14-80
|
32
|
14
|
80
|
60
|
0.75
|
380
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
60
|
0.75
|
380
|
2800
|
|
40SG9-30
|
40
|
9
|
30
|
65
|
1.5
|
380
|
2800
|
|
40SG18-40
|
40
|
18
|
40
|
60
|
4
|
380
|
2800
|
|
40SG15-50
|
40
|
15
|
50
|
70
|
4
|
380
|
2800
|
|
40SG18-65
|
40
|
18
|
65
|
65
|
7.5
|
380
|
2800
|
|
40SG15-80
|
40
|
15
|
80
|
65
|
7.5
|
380
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
55
|
0.75
|
380
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
60
|
0.75
|
380
|
2800
|
|
50SG12-25
|
50
|
12
|
25
|
65
|
1.5
|
380
|
2800
|
|
50SG15-30
|
50
|
15
|
30
|
65
|
2.2
|
380
|
2800
|
|
50SG18-40
|
50
|
18
|
40
|
65
|
4
|
380
|
2800
|
|
50SG16-50
|
50
|
16
|
50
|
65
|
4
|
380
|
2800
|
|
50SG20-65
|
50
|
20
|
65
|
65
|
7.5
|
380
|
2800
|
|
50SG25-80
|
50
|
25
|
80
|
65
|
15
|
380
|
2800
|
|
50SG30-100
|
50
|
30
|
100
|
65
|
22
|
380
|
2800
|
|
65SG30-15
|
65
|
30
|
15
|
65
|
2.2
|
380
|
2800
|
|
65SG30-27
|
65
|
30
|
27
|
65
|
4
|
380
|
2800
|
|
65SG40-40
|
65
|
40
|
40
|
65
|
7.5
|
380
|
2800
|
|
65SG30-50
|
65
|
30
|
50
|
65
|
7.5
|
380
|
2800
|
|
65SG50-65
|
65
|
50
|
65
|
65
|
15
|
380
|
2800
|
|
65SG40-80
|
65
|
40
|
80
|
65
|
18.5
|
380
|
2800
|
|
65SG45-100
|
65
|
45
|
100
|
65
|
22
|
380
|
2800
|
|
80SG35-20
|
80
|
35
|
20
|
65
|
4
|
380
|
2800
|
|
80SG50-30
|
80
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
|
80SG70-40
|
80
|
70
|
40
|
65
|
15
|
380
|
2800
|
|
80SG60-50
|
80
|
60
|
50
|
65
|
15
|
380
|
2800
|
|
80SG80-65
|
80
|
80
|
65
|
65
|
22
|
380
|
2800
|
|
80SG70-80
|
80
|
70
|
80
|
65
|
22
|
380
|
2800
|
|
80SG55-100
|
80
|
55
|
100
|
65
|
30
|
380
|
2800
|
|
100SG40-18
|
100
|
40
|
18
|
65
|
4
|
380
|
2800
|
|
100SG50-30
|
100
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
|
100SG70-40
|
100
|
70
|
40
|
65
|
15
|
380
|
2800
|
|
100SG60-50
|
100
|
60
|
50
|
70
|
15
|
380
|
2800
|
|
100SG80-65
|
100
|
80
|
65
|
70
|
22
|
380
|
2800
|
|
100SG75-78
|
100
|
75
|
78
|
70
|
22
|
380
|
2800
|
|
100SG100-60
|
100
|
100
|
60
|
70
|
30
|
380
|
2800
|
|
100SG65-100
|
100
|
65
|
100
|
70
|
30
|
380
|
2850
|
|
125SG80-18
|
125
|
80
|
18
|
70
|
7.5
|
380
|
1450
|
|
150SG100-15
|
150
|
100
|
15
|
70
|
7.5
|
380
|
1450
|
|
150SG140-26
|
150
|
140
|
26
|
70
|
18.5
|
380
|
1450
|
|
150SG160-40
|
150
|
160
|
40
|
70
|
30
|
380
|
2800
|
|
150SG200-50
|
150
|
200
|
50
|
70
|
37
|
380
|
2800
|
|
150SG220-65
|
150
|
170
|
65
|
70
|
55.5
|
380
|
2800
|
|
150SG170-180
|
150
|
200
|
180
|
70
|
55.5
|
380
|
2800
|
|
200SG200-20
|
200
|
200
|
20
|
70
|
18.5
|
380
|
1450
|
|
200SG200-35
|
200
|
200
|
35
|
70
|
30
|
380
|
2800
|
|
200SG200-44
|
200
|
200
|
44
|
70
|
37
|
380
|
2800
|
|
200SG240-60
|
200
|
240
|
60
|
70
|
55.5
|
380
|
2800
|
|
200SG200-75
|
200
|
200
|
75
|
70
|
55.5
|
380
|
2800
|
|
250SG380-22
|
250
|
380
|
22
|
70
|
37
|
380
|
1450
|
|
250SG500-30
|
250
|
500
|
30
|
70
|
55
|
380
|
1450
|
|
300SG400-20
|
300
|
400
|
20
|
70
|
37
|
380
|
1450
|
|
300SG500-30
|
300
|
500
|
30
|
70
|
55
|
380
|
1450
|
|
350SG800-20
|
350
|
800
|
20
|
70
|
55
|
380
|
1450
|
|
400SG1000-18
|
400
|
1000
|
18
|
70
|
55
|
380
|
1450
|
|
500SG1200-15
|
500
|
1200
|
15
|
70
|
55
|
380
|
1450
|
|
500SG800-20
|
500
|
800
|
20
|
70
|
55
|
380
|
1450
|
