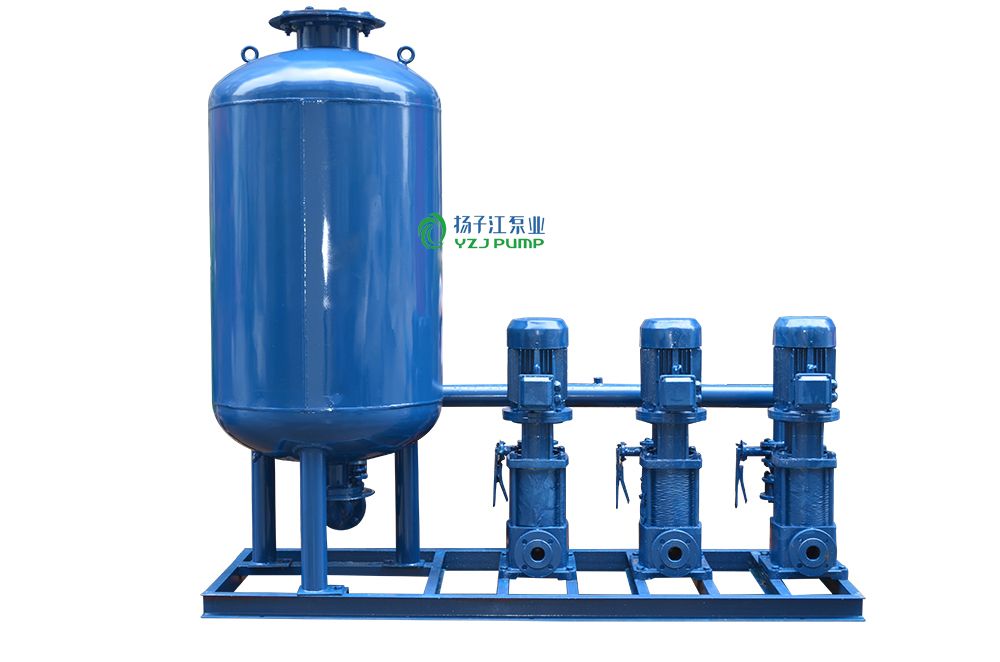

全自动变频调速恒压消防供水设备概述

全自动变频调速恒压消防供水设备完全按照国家消防标准《高层民用建筑设计防火规范》及公安部消防标准《消防气压给水设备的性能要求和试验方法》设计开发,性能优异，技术先进，供水稳定可靠.

全自动变频调速恒压消防供水设备适用范围

1、工业、民用建筑的消防给水

2、消防栓及喷淋给水

3、消防生活共用给水

全自动变频调速恒压消防供水设备技术参数

流量范围：≤360m3/h

压力范围：≤2.5MPa

温度范围：-20℃～110℃

电机功率：≤315kW

压力调节精度：≤0.01MPa

      气压消防供水设备配套的气压罐和控制系统及消防泵均为专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。

产品标准

《固定消防给水设备的性能要求和试验方法第1部分:消防气压给水设备》

GA 30.1-2002

GA 29 消防用压力开关性能要求和试验方法

GA 32 自动喷水灭火系统水流指示器的性能要求和试验方法

GB 7251.1 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备

GB 5135自动喷水灭火系统洒水喷头的技术要求和试验方法

GB/T 3797 电控设备第二部分:装有电子器件的电控设备

GB/T 3222 声学环境噪声测量方法

GB/T 3216离心泵、混流泵、轴流泵和旋涡泵试验方法

GB/T 2682 电工成套装置中的指示灯和按钮颜色

GB/T 2681 电工成套装置中的导线颜色

GB/T 2423.2 电工电子产品基本环境试验第2部分:试验方法试验B:高温

GB/T 2423.1 电工电子产品基本环境试验第2部分:试验方法试验A:低温

GB/T 2421 电工电子产品环境试验 第1部分:总则

GB 150 钢制压力容器

       消防气压给水设备配套的消防泵和气压罐及控制系统均为扬子江泵业专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。

       消防气压给水设备配套的消防泵和气压罐及控制系统均为扬子江泵业专门设计制造，配套自动补气罐时，无需空压机，氮气瓶充气，可自动调节保证恰当的气水比例，高效利用气压罐总容积，具有先进、易用、高可靠性的控制系统。消防气压供水设备集成了齐全的故障保护、报警功能，具有消防泵自动定期巡检功能，可接受和处理各种消防信号以及发出各种运行工况信号。

工作原理

　　在系统处于稳定状态下，由于气压罐内水排出带走一部分气体，罐内压力降低，当降低到一定压力时，压力传感器发出信号，通过电控箱开启电磁阀，排出罐内的水，当水位降到下限时，电磁阀关闭，液位传感器发出信号，控制补水泵开始工作，给气压罐补水补气。

　　当水位达到上限时，实水泵停止，但罐体内压力未达到所定的高工作压力时，电磁阀开启，罐体排水。当水位达到下限时，补水泵再次启动，这样循环多次，直到罐内压力、水位都达到所规定的位置时补水泵停止，保证罐内随时保持额定工作压力和额定水位。

1、全自动气压供水消防设备：当发生火灾打开消防栓时，立即喷出消防充实水柱，同时气压罐内储备的消防用水（10分钟）借助气体压力送入消防管网，满足十分钟消防流量和压力。

2、全自动应急供水消防设备：当发生火灾打开消防栓时，立即喷出消防充实水柱，同时电接点压力表发出信号，启动消防泵，供给所需要的消防用水。若电网停电时，主电路自动切换到备用电源上启动消防泵，使设备正常运行。

3、全自动隔膜式消防设备：工作原理与全自动应急供水消防设备基本相同，隔膜式消防设备装有隔膜胶囊，可避免空气溶解于水的问题。

生活给水设备泵的选择

1、生活给水设备供水高度的选择

2、生活给水设备供水户数的选择
