产品名称：ISWB卧式单级单吸防爆油泵
产品型号：ISWB

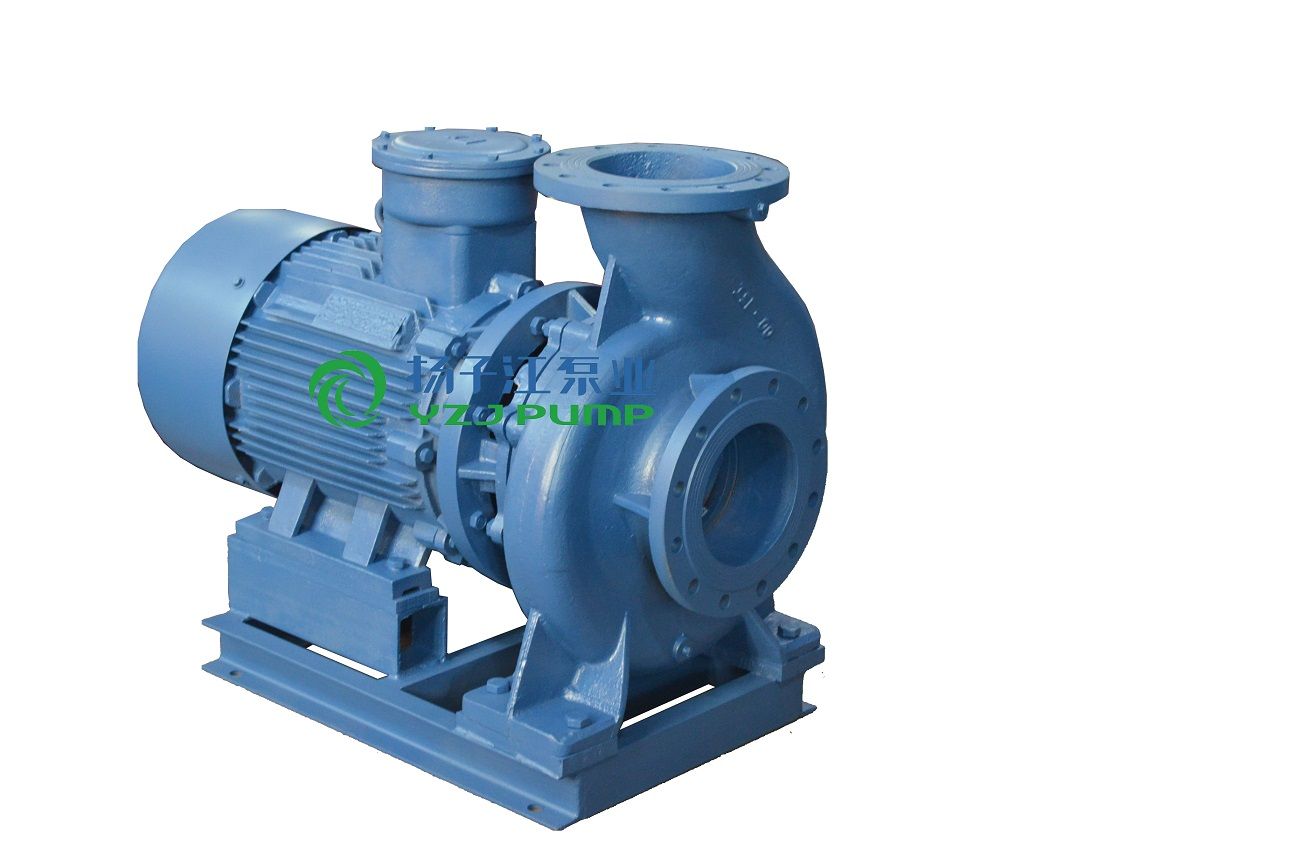

产品外观：查看大图

产品概述

产品概述

ISWB卧式单级单吸防爆油泵，是在ISW基础上派声生出适用油泵。该系列泵性能优、可靠性高、寿命长、结构合理、外形美观，具有行业领先水平。

用途

ISWB卧式单级单吸防爆油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+105℃。

工作条件

1、吸入压力≤1．6MPa，或泵系统高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

产品特点

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承，简易方便。

占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

isw型单级单吸卧式离心泵。采用先进的水力模型，根据is型离心泵之性能参数和立式泵的独特结构组合设计，并严格按照国际iso2858进行设计制造，该产品轴封选用硬质合金机械密封装置，具有高效节能、性能可靠、安装使用方便等特点。

卧式管道油泵主要特点

运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

维修方便：更换密封、轴承、简易方便。

占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

主要用途

1、isw卧式清水泵，供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。

2、iswr卧式热水泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。

3、iswh卧式化工泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。

4、iswb卧式管道油泵，供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。

结构简图

型号意义

卧式管道油泵性能参数表

型号	流量		扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)
型号	(m3/h)	(L/s)	扬程 (m)	效率 (%)	转速 (r/min)	电机功率 (kw)
15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8.0 7.0	26 34 34	2800	0.18
20-110	1.8 2.5 3.3	0.50 0.69 0.91	16.0 15.0 13.5	25 34 35	2800	0.37
20-125	1.8 2.5 3.3	0.50 0.69 0.91	21.0 20.0 18.6	28 35 34	2800	0.75
20-160	1.8 2.5 3.3	0.50 0.69 0.91	33 32 30	19 25 23	2900	1.5
25-110	2.8 4.0 5.2	0.78 1.11 1.44	16.0 15.0 13.5	34 42 41	2900	0.55
25-125	2.8 4.0 5.2	0.78 1.11 1.44	20.6 20.0 18.0	28 36 35	2900	0.75
25-125A	2.5 3.6 4.6	0.69 1.00 1.28	17.0 16.0 14.4	29 35 31	2900	0.75
25-160	2.8 4.0 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5
25-160A	2.6 3.7 4.9	0.12 1.03 1.36	29 28 26	27 31 29	2900	1.1
32-100	3.5 4.5 5.3	0.97 1.24 1.47	14.5 12.5 11	35 40 38	2900	0.55
30-125	3.5 5.0 6.5	0.97 1.39 1.80	22 20 18	40 44 42	2900	0.75
32-125A	3.1 4.5 5.8	0.86 1.25 1.61	17.6 16.0 14.4	39 43 40	2900	0.55
32-160	4.4 6.3 8.3	1.22 1.75 2.32	33 32 30	40 44 42	2900	1.5
32-160A	2.8 4.0 5.2	0.78 1.11 1.44	27 25 21	31 34 32	2900	1.1
32-200	3.1 4.5 5.8	0.86 1.25 1.61	50.5 50.0 48.0	28 32 30	2900	3
32-200A	2.8 4.0 5.2	0.78 1.11 1.44	44.6 44 42.7	34 40 42	2900	2.2
32-160(1)	4.4 6.3 8.3	1.22 1.75 2.32	33.2 32 30.2	34 40 42	2900	2.2
32-200(1)	4.4 6.3 8.3	1.22 1.75 2.32	50.5 50.0 48.0	26 33 35	2900	4
40-100	4.4 6.3 8.3	1.22 1.75 2.31	13.2 12.5 11.3	48 54 53	2900	0.55
40-100A	3.9 5.6 7.4	1.08 1.56 2.06	10.6 10.0 9.0	48 52 50	2900	0.37
40-125	4.4 6.3 8.3	1.22 1.75 2.31	21 20 18	41 46 43	2900	1.1
40-125A	3.9 5.6 7.4	1.08 1.56 2.06	17.6 16 14.4	40 45 41	2900	0.75
40-160	4.4 6.3 8.3	1.22 1.75 2.31	33 32 30	35 40 40	2900	2.2
40-160A	4.1 5.9 7.8	1.14 1.64 2.17	29 28 26.3	34 39 39	2900	1.5
40-160B	3.8 5.5 7.2	1.06 1.53 2.0	25.5 24 22.5	34 38 37	2900	1.1
40-200	4.4 6.3 8.3	1.22 1.75 2.31	51 50 48	26 33 32	2900	4
40-200A	4.1 5.9 7.8	1.14 1.64 2.17	45 44 42	26 31 32	2900	3
40-200B	3.7 5.3 7.0	1.03 1.47 1.94	38 36 34.5	25 29 27	2900	2.2
40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 28 28	2900	7.5
40-250A	4.1 5.9 7.8	1.14 1.64 2.17	72 70 65	24 28 27	2900	5.5
40-250B	3.8 5.5 7.0	1.06 1.53 1.94	61.5 60 56	23 27 26	2900	4
40-100(1)	8.8 12.5 16.3	2.44 3.47 4.53	13.2 12.5 11.3	55 62 60	2900	1.1
40-100(1)A	8.0 11.0 14.5	2.22 3.05 4.03	10.6 10.0 9.0	57 60 59	2900	0.75
40-125(1)	8.8 12.5 16.3	2.44 3.47 4.53	21.2 20.0 17.8	49 58 57	2900	1.5
40-125(1)A	8.0 11.0 14.5	2.22 3.05 4.03	17.0 16.0 14.0	53 57 55	2900	1.1
40-160(1)	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3
40-160(1)A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2
40-160(1)B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5
40-200(1)	8.8 12.5 16.3	2.44 3.47 4.53	51.2 50 48	38 46 46	2900	5.5
40-200(1)A	8.3 11.7 15.3	2.31 3.25 4.25	45.0 44 42	37 45 45	2900	4
40-200(1)B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3
40-250(1)	8.8 12.5 16.3	2.44 3.47 4.53	81.2 80 77.5	31 38 40	2900	11
40-250(1)A	8.2 11.6 15.2	2.28 3.22 4.22	71.0 70 68	38	2900	7.5
40-250(1)B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5
40-250(1)C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 50.4	36	2900	5.5
50-100	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1
50-100A	8 11 14.5	2.22 3.05 4.03	11 10 9	60	2900	0.75
50-125	8.8 12.5 16.3	2.44 3.74 4.53	21.5 20 17.8	49 58 57	2900	1.5
50-125A	8 11 14.5	2.22 3.05 4.03	17 16 14	57	2900	1.1
50-160	8.8 12.5 16.3	2.44 3.47 4.53	33 32 30	45 52 51	2900	3
50-160A	8.2 11.7 15.2	2.28 3.25 4.22	29 28 26	44 51 50	2900	2.2
50-160B	7.3 10.4 13.5	2.38 2.89 3.75	23 22 20.5	50	2900	1.5
50-200	8.8 12.5 16.3	2.44 3.47 4.53	52 50 48	38 46 46	2900	5.5
50-200A	8.3 11.7 15.3	2.31 3.25 4.25	45.8 44 42	37 45 45	2900	4
50-200B	7.5 10.6 13.8	2.08 2.94 3.83	37 36 34	44	2900	3
50-250	8.8 12.5 16.3	2.44 3.47 4.53	82 80 77.5	29 38 40	2900	11
50-250A	8.2 11.6 15.2	2.28 3.22 4.22	71.5 70 68	38	2900	75
50-250B	7.6 10.8 14	2.11 3.0 3.89	61.4 60 58	37	2900	5.5
50-250C	7.1 10.0 13.1	1.97 2.78 3.64	53.2 52 504	36	2900	5.5
50-100(1)	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5
50-100(1)A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1
50-125(1)	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3
50-125(1)A	15.6 22.3 29	4.33 6.19 8.1	17 16 13.6	58 66 65	2900	2.2
50-160(1)	17.5 25 32.5	4.68 6.94 9.03	34.4 32 27.5	54 63 60	2900	4
50-160(1)A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3
50-160(1)B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	28	2900	2.2
50-200(1)	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5
50-200(1)A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5
50-200(1)B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4
50-250(1)	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15
50-250(1)A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11
50-250(1)B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5
50-315(1)	17.5 25 32.5	4.86 6.94 9.03	128 125 122	30 40 44	2900	30
50-315(1)A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	30 40 44	2900	22
50-315(1)B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5
50-315(1)C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15
65-100	17.5 25 32.5	4.86 6.94 9.03	13.7 12.5 10.5	67 69 69	2900	1.5
65-100A	15.6 22.3 29	4.3 6.19 8.1	11 10 8.4	65 67 68	2900	1.1
65-125	17.5 25 32.5	4.86 6.94 9.03	21.5 20 18	60 68 67	2900	3
65-125A	15.6 22.3 29	4.33 6.19 8.1	17 16 14.4	58 66 65	2900	2.2
65-160	17.5 25 32.5	4.86 6.94 9.03	34.4 32 27.5	54 63 60	2900	4
65-160A	16.4 23.4 30.4	4.56 6.5 8.44	30 28 24	54 62 59	2900	3
65-160B	15.0 21.6 28	4.17 6.0 7.78	26 24 20.6	58	2900	2.2
65-200	17.5 25 32.5	4.86 6.94 9.03	52.7 50 45.5	49 58 59	2900	7.5
65-200A	16.4 23.5 30.5	4.56 6.53 8.47	46.4 44 40	48 57 58	2900	5.5
65-200B	15.2 21.8 28.3	4.22 6.06 7.86	40 38 34.5	55	2900	4
65-250	17.5 25 32.5	4.86 6.94 9.03	82 80 76.5	39 50 52	2900	15
65-250A	16.4 23.4 30.5	4.56 6.5 8.47	71.5 70 67	39 50 52	2900	11
65-250B	15 21.6 28	4.17 6.0 7.78	61 60 57.4	38 49 54	2900	7.5
65-315	17.5 25 32.5	4.86 6.94 9.03	127 125 122	32 40 44	2900	30
65-315A	16.6 23.7 31	4.61 6.58 8.6	115 113 110	32 40 44	2900	22
65-315B	15.7 22.5 29.2	4.36 6.25 8.0	103 101 98	39	2900	18.5
65-315C	14.4 20.6 26.8	4.0 5.72 7.44	86 85 83	38	2900	15
65-100(1)	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3
65-100(1)A	31.3 44.7 58	8.7 12.4 16.1	11 10 8	66 72 69	2900	2.2
65-125(1)	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5
65-125(1)A	31.5 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4
65-160(1)	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5
65-160(1)A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5
65-160(1)B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4
65-200(1)	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15
65-200(1)A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11
65-200(1)B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5
65-250(1)	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22
65-250(1)A	32.5 43.3 46.7	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5
65-250(1)B	30 56 61	8.3 12.0 15.6	62 60 54	58	2900	15
65-315(1)	35 50 65	9.72 13.9 18.1	128 125 121	44 54 57	2900	37
65-315(1)A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 106.4	43 54 57	2900	30
65-315(1)B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30
65-315(1)C	29 41 53.6	8.1 11.4 14.9	87 85 83	51	2900	22
80-100	35 50 65	9.72 13.9 18.1	13.8 12.5 10	67 73 70	2900	3
80-100A	31.3 44.7 58	8.7 12.5 16.1	11 10 8	66 72 69	2900	2.2
80-125	35 50 65	9.72 13.9 18.1	22 20 17	67 72.5 70	2900	5.5
80-125A	31.3 45 58	8.7 12.5 16.1	17.5 16 13.6	66 71 69	2900	4
80-160	35 50 65	9.72 13.9 18.1	35 32 28	63 71 70	2900	7.5
80-160A	32.7 46.7 61	9.1 13.0 16.9	30.6 28 24	62 70 69	2900	5.5
80-160B	30.3 43.3 56.3	8.4 12.0 15.6	26 24 21	69	2900	4
80-200	35 50 65	9.72 13.9 18.1	53.5 50 46	55 67 68	2900	15
80-200A	32.8 47 61	9.1 13.1 16.9	47 44 40	54 66 67	2900	11
80-200B	30.5 43.5 56.6	8.5 12.1 15.7	40.6 38 33.4	65	2900	7.5
80-250	35 50 65	9.72 13.9 18.1	83 80 72	52 59 60	2900	22
80-250A	32.5 46.7 61	9.0 13.0 16.9	73 70 63	52 59 60	2900	18.5
80-250B	30 43.3 56	8.3 12.0 15.6	62 60 54	58	2900	15
80-315	35 50 65	9.72 13.9 18.1	128 125 122	43 54 57	2900	37
80-315A	32.5 46.5 60.5	9.0 12.9 16.8	112.6 110 107.4	43 54 57	2900	30
80-315B	31 44.5 58	8.6 12.4 16.1	102.5 100 98	53	2900	30
80-315C	29 41 53.6	8.1 11.4 14.9	98 85 83	51	2900	22
80-350	35 50 65	9.72 13.9 18.1	153.6 150 142	55 66 67	2900	55
80-350A	31 44.5 58	8.6 12.4 16.1	145.6 142 134.8	65	2900	45
80-350B	29 41 53.6	8.1 11.4 14.9	138.6 135 127.8	63	2900	37
80-100(1)	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5
80-100(1)A	62.6 89 116	17.4 24.7 32.2	11 10 8.8	64 74 74	2900	4
80-125(1)	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11
80-125(1)A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 65	2900	7.5
80-160(1)	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15
80-160(1)A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11
80-160(1)B	60.6 86.6 112.6	16.8 24.1 31.3	26 24 18	72	2900	7.5
80-200(1)	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22
80-200(1)A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	67 73 72	2900	18.5
80-200(1)B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15
80-250(1)	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37
80-250(1)A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30
80-250(1)B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22
80-315(1)	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75
80-315（1）A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	55 66 67	2900	55
80-315（1）B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45
80-315（1）C	58 82 107	16.1 22.8 29.7	90 85 76	63	2900	37
100-100	70 100 130	19.4 27.8 36.1	13.6 12.5 11	66 76 75	2900	5.5
100-100A	62.6 89 116	17.4 47 32.2	11 10 8.8	64 74 74	2900	4
100-125	70 100 130	19.4 27.8 36.1	23.5 20 14	70 76 65	2900	11
100-125A	62.6 89 116	17.4 24.7 32.2	19 16 11	68 74 63	2900	7.5
100-160	70 100 130	19.4 27.8 36.1	36.5 32 24	70 76 65	2900	15
100-160A	65.4 93.5 121.6	18.2 26.0 33.8	32 28 21	68 74 67	2900	11
100-160B	60.6 86.6 112.5	16.8 24.1 31.3	27 24 18	72	2900	7.5
100-200	70 100 130	19.4 27.8 36.1	54 50 42	65 74 73	2900	22
100-200A	65.4 93.5 121.6	18.2 26.0 33.8	47.5 44 37	64 73 72	2900	18.5
100-200B	61 87 113	16.9 24.2 31.4	41 38 32	71	2900	15
100-250	70 100 130	19.4 27.8 36.1	87 80 68	62 69 68	2900	37
100-250A	65.4 93.5 121.6	18.2 26.0 33.8	76 70 59.5	61 68 67	2900	30
100-250B	61 87 113	16.9 24.2 31.4	65 60 51	66	2900	22
100-315	70 100 130	19.4 27.8 36.1	132 125 114	55 66 67	2900	75
100-315A	66.5 95 123.6	18.5 26.4 34.3	119 113 103	65 66 67	2900	55
100-315B	63 90 117	17.5 25 32.5	106.6 101 92	65	2900	45
100-315C	58 82 107	16.1 27.8 29.7	90 85 76	63	2900	37
100-350	60 100 120	16.7 27.8 33.3	153.6 150 142	72 57 74	2900	90
100-350A	61 87 113	16.9 24.2 31.4	145.6 142 134	75	2900	75
100-350B	58 82 107	16.1 22.8 29.7	138.6 135 127	75	2900	55
100-100(1)	96 160 192	26.7 44.4 53.3	14 12.5 10	64 73 70	2900	11
100-125(1)	96 160 192	26.7 44.4 53.3	24 20 14	62 74 69	2900	15
100-125(1)A	84 140 168	23.3 39 46.7	20 17 12	64 72 68	2900	11
100-160(1)	96 160 192	26.7 44.4 53.3	36 32 27	69 79 75	2900	22
100-160(1)A	84 140 168	23.3 39 46.7	32 28 23.5	66 76 72	2900	18.5
100-200(1)	96 160 192	26.7 44.4 53.3	53 50 45	69 79 78	2900	37
100-200(1)A	84 140 168	23.3 39 46.7	48 45 40	64 74 73	2900	30
100-200(1)B	60 100 120	16.7 27.8 33.3	43 40 36	72	2900	22
100-250(1)	96 160 192	26.7 44.4 53.3	83 80 72	65 77 74	2900	55
100-250(1)A	84 140 168	23.3 39 46.7	75 72 65	60 72 69	2900	45
100-250(1)B	60 100 120	16.7 27.8 33.3	68 65 58	70	2900	37
125-100	96 160 192	26.7 44.4 53.3	13 12.5 12	82	2900	11
125-100A	86 143 172	23.9 39.7 47.8	10.4 10 9.6	77	2900	7.5
125-125	96 160 192	26.7 44.4 53.3	22.6 20 9.6	80	2900	15
125-125A	86 143 172	23.9 39.7 47.8	18 16 13.6	77	2900	11
125-160	96 160 192	26.7 44.4 53.3	36 32 28	78	2900	22
125-160A	90 150 180	25 41.7 50	31.5 28 24.5	76	2900	18.5
125-160B	83 138 166	21.7 38.3 46.1	27 24 21	73	2900	15
125-200	96 160 192	26.7 44.4 53.3	55 50 46	77	2900	37
125-200A	90 150 180	25 41.7 50	48.4 44 40.5	76	2900	30
125-200B	83 138 166	31.7 38.3 46.1	41.3 37.5 34.5	75	2900	22
125-250	96 160 192	26.7 4.4 53.3	87 80 73	75	2900	55
125-250A	90 150 180	25 41.7 50	84 76 70	74	2900	45
125-250B	83 138 166	21.7 38.3 46.1	65 60 55	73	2900	37
125-315	96 160 192	26.7 44.7 53.3	133 125 119	70	2900	90
125-315A	90 150 180	25 41.7 50	117 110 104.6	70	2900	75
125-315B	86 143 172	23.9 39.7 47.8	106.4 100 95.2	69	2900	75
125-315C	80.5 134 161	22.4 37.2 44.7	96 88 86	67	2900	55
150-125	96 160 192	26.7 44.4 53.3	22.6 20 17	66 76 76	2900	15
150-125A	90 150 180	25 41.7 50	18 16 13.6	77	2900	11
150-160	96 160 192	26.7 44.4 53.3	36 32 27	75	2900	22
150-160A	90 150 180	25 41.7 50	32 28 23.5	76	2900	18.5
150-160B	84 140 168	23.3 39 46.7	27 24 21	73	2900	15
150-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15
150-200A	125 176 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11
150-200B	110 160 207	31 44.4 57.6	9.2 8 6.8	75	1450	7.5
150-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5
150-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15
150-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11
150-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 73	1450	30
150-315A	131 187 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22
150-315B	121 173 225	33.5 48.1 62.5	25 24 21	76	1450	18.5
150-350	96 160 192	26.7 44.4 53.3	153.6 150 142.8	80	2900	110
150-350A	90 150 180	25 41.7 50	145.6 142 134.8	70	2900	90
150-350B	84 140 168	23.3 39 46.7	138.6 135 127.8	65 76 74	2900	75
150-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45
150-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37
150-400B	122 174 226.5	33.9 48.3 62.9	40 38 33	73	1450	30
150-400C	112 160 208	31.1 44.4 57.8	34 32 28	71	1450	22
150-250（1）	120 200 240	33.3 55.6 66.7	87 80 72	65 76 74	2900	75
150-250（1）A	112 187 224	31.1 51.9 62.2	76 70 63	64 75 73	2900	55
150-250（1）B	104 173 208	28.9 48.1 57.8	65 60 54	63 74 72	2900	45
150-315（1）	120 200 240	33.3 55.6 66.7	133 125 120	58 73 75	2900	110
150-315（10）A	112 187 224	31.1 51.9 62.2	116 110 105	57 72 74	2900	90
150-315（1）B	104 173 208	28.9 48.1 57.8	100 95 91	55 70 72	2900	75
200-200	140 200 260	38.9 55.6 72.2	13.8 12.5 10.6	68 78 78	1450	15
200-200A	125 179 232.5	34.7 49.7 64.6	11 10 8.5	66 76 76	1450	11
200-250	140 200 260	38.9 55.6 72.2	21.8 20 17	73 79 77	1450	18.5
200-250A	129 184.4 240	35.8 51.2 66.7	18.5 17 14.4	72 78 76	1450	15
200-250B	117 167 217.5	32.5 46.4 60.4	15.2 14 12	76	1450	11
200-315	140 200 260	38.9 55.6 72.2	33.8 32 28	70 78 78	1450	30
200-315A	131 189 243	36.4 51.9 67.5	29.5 28 24.5	69 77 77	1450	22
200-315B	121 173 225	33.6 48.1 62.5	25 24 21	76	1450	18.5
200-400	140 200 260	38.9 55.6 72.2	53 50 44	68 75 71	1450	45
200-400A	131 187 243	36.4 51.9 67.5	46.6 44 38.3	67 74 70	1450	37
200-400B	122 174 226.5	33.9 48.6 62.9	40 38 33	73	1450	30
200-400C	112 160 208	31.3 44.4 57.8	34 32 28	71	1450	22
200-200（1）	280 400 520	77.8 111.1 114	13.4 12.5 10.5	70 80 79	1450	22
200-200（1）A	250 358 465	69.4 99.4 129.2	10.7 10 8.5	68 78 77	1450	18.5
200-250（1）	280 400 520	77.8 111.4 114	22.2 20 14	75 80 72	1450	30
200-250（1）A	250 358 465	69.4 99.6 129.2	18 14 11.2	73 78 70	1450	22
200-250（1）B	226 322 419	62.8 89.4 116.4	14.4 13 7.3	70 75 67	1450	18.5
200-315（1）	280 400 520	77.8 111.4 144	36 32 26	73 80 75	1450	55
200-315（1）A	262 374 486	72.8 103.9 135	31.5 28 23	72 79 74	1450	45
200-315（1）B	242 346 450	67.2 96.1 125	27 24 19.5	78	1450	37
200-400（1）	280 400 520	77.8 111.4 144	54.5 50 39	75 81 77	1450	75
200-400（1）A	262 374 486	72.8 103.9 135	48 44 34	80	14550	75
200-400（1）B	242 346 450	67.2 96.1 125	41.4 38 29.6	78	1450	55
200-400（1）C	224 320 416	62.2 88.9 115.6	34.9 32 25	76	1450	45
250-250	350 550 650	97.2 152.8 180.5	22 20 16	78 82 81	1450	45
250-250A	300 500 600	83.3 139 166.7	18.3 17 14	76 80 80	1450	37
250-235	300 500 600	83.3 139 166.7	14 12.5 11	73 78 70	1450	22
250-300	300 500 600	83.3 139 166.7	22 20 16	78	1450	37
250-315	350 550 650	97.2 152.8 180.5	34 32 28	76 80 79	1450	75
250-315A	300 500 600	83.3 139 166.7	29.5 28 24	74 78 77	1450	55
250-315B	260 450 250	72.2 125 144.4	25 24 20	70 74 72	1450	45
250-400	300 500 600	83.3 139 166.7	54.5 50 39	72	1480	110
250-400A	262 450 521	72.7 125 144.7	46.6 44 38.3	69	1480	90
250-500	385 550 660	106.9 152.8 183.3	87 80 68	80	1480	160
250-500A	357 510 612	99.2 141.7 170	76.1 70 59.5	78	1480	132
250-500B	329 470 564	91.4 130.6 156.7	65.2 60 51	75	1480	110
300-235	540 720 900	150 200 250	20.5 18 15.0	77 81 74	1450	55
300-235A	450 600 720	125 166 200	17.2 15 12.5	74 79 77	1450	45
300-235B	420 540 650	116.7 150 181	14.3 12.8 10.5	73 78 70	1450	37
300-250	540 720 900	150 200 250	22.5 20 17	80 83 84	1450	55
300-250A	450 600 720	136 166 200	19.5 17 14	81	1450	45
300-300	540 720 900	150 200 250	32 28 23	82	1480	75
300-300A	450 600 720	125 166 200	27.5 24 20	80	1480	75
300-300B	420 540 650	116.7 150 181	24 21 17	78	1480	55
300-315	540 720 900	150 200 250	35 32 26	84	1480	90
300-315A	460 650 800	127.8 180 222	31.5 28 23.5	80	1480	75
300-315B	420 580 700	116.7 161 194	27 24 20.0	78	1480	55
300-380	480 720 900	133.3 200 250	48 44 34	84	970	132
300-380A	444 666 833	123.3 185 231.4	41.4 38 30	80	970	110
300-380B	400 614 764	113.6 170.6 213.1	35 32 25	78	970	90
300-390	540 720 900	150 200 250	20.5 18 15.5	78 81 76	980	55
300-390A	450 600 720	126 167 200	17.2 15 12.8	77 79 75	980	45
300-390B	400 540 650	111 150 180	14 12.5 11.5	74 77 76	980	37
300-400	450 600 720	125 166 200	55 50 42.5	78	1480	110
300-480	540 720 900	150 200 250	31 28 24	79 81 80	980	75
300-480A	450 600 720	126 166 200	27.4 24 20.0	78 80 79	980	75
300--480B	400 540 650	111 150 180	24 21 17	79	980	55
300-315（1）	650 950 1200	180.6 263.9 333.3	36 32 28	82	1450	132
300-315（1）A	600 900 1150	166.7 250 320	32 28 24	80	1450	110
350-235	600 800 960	167 222 267	14 12.5 10.5	80 83 82	980	37
350-235（1）	800 1080 1350	222.2 300 375	20 16 12	80 83 82	980	75
350-300	600 800 960	167 222 267	22.5 20 17.5	79 82 71	980	75
350-315	600 800 960	167 222 267	35.5 32 28.5	84	980	90
350-400	600 800 960	167 222 267	55 50 45.5	83	980	160
400-300	920 1180 1300	255 328 361	23 19 16	78	980	90
400-315	950 1250 1500	264 347 416	32 28 24	76	980	132
500-235	1500 1800 2000	416 500 556	16 14 12	75	980	110
500-300	1400 1700 1900	388 472 528	22 20 18	80	980	132
500-315	1200 1550 1800	333 416 500	32 28 24	78	980	160

起动前的准备

1、试验电机转向是否正确，从电机顶部往泵看为顺时针旋转，试验时间要短，以免使机械密封干磨损。

2、打开排气阀使液体充满整个泵体，待满后关闭排气阀。

3、检查各部位是否正常。

4、用手盘动泵以使润滑液进入机械密封端面。

5、高温型应先进行预热，升温速度50℃/小时，以保证各部受热均匀。

起动：

1、全开进口阀门。

2、关闭吐出管路阀门。

3、起动电机，观察泵运行是否正确。

4、调节出口阀门开度以所需工况，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度使泵在性能参数表所列的额定点上运转，如用户在泵出口处装有流量表或压力表，应通过调节出口阀门开度，测量泵的电机电流，使电机在额定电流内运行，否则将造成泵超负荷运行（即大电流运行）至使电机烧坏。调正好的出口阀门开启大与小和管道工况有关。

5、检查轴封泄漏情况，正常时机械密封泄漏应小于3滴/分。

6、检查电机、轴承处温升≤70℃。

停车：

1、高温型先降温，降温速度<10℃/分，把温度降低到80℃以下，才能停车。

2、关闭吐出管路阀门。

3、停止电机。

4、关闭进口阀门。

5、如长期停车，应将泵内液体放尽。

故障原因及解决方案

故障形式	产生原因	排除方法
泵不出水	a.进出口阀门未打开，进出管路阻塞，流道叶轮阻塞	检查，去除阻塞物
	b.电机运行方向不对，电机缺相转速很慢	调整电机方向，紧固电机接线
	c.吸入管漏气	拧紧各密封面，排除空气
	d.泵没灌满液体，泵腔内有空气	打开泵上盖或打开排气阀，排尽空气
	e.进口供水不足，吸程过高，底阀漏水	停机检查、调整（并网自来水管和带吸程使用易出现此现象）
	f.管路阻力过大，泵选型不当	减少管路弯道，重新选泵
水泵流量不足	a.先按1.原因检查	先按1.排除
	b.管道、泵流道叶轮部分阻塞，水垢沉积、阀门开度不足	去除阻塞物，重新调整阀门开度
	c.电压偏低	稳压
	d.叶轮磨损	更换叶轮
功率过大	a.超过额定流量使用	调节流量关小出口阀门
	b.吸程过高	降低
	c.泵轴承磨损	更换轴承
杂音振动	a.管路支撑不稳	稳固管路
	b.液体混有气体	提高吸入压力排气
	c.产生汽蚀	降低真空度
	d.轴承损坏	更换轴承
	e.电机超载发热运行	调整按5.
电机发热	a.流量过大，超载运行	关小出口阀
	b.碰擦	检查排除
	c.电机轴承损坏	更换轴承
	d.电压不足	稳压
水泵漏水	a.机械密封磨损	更换
	b.泵体有砂孔或破裂	焊补或更换
	c.密封面不平整	修整
	d.安装螺栓松懈	紧固
