- 产品名称：1W型单级漩涡泵
- 产品型号：1W型

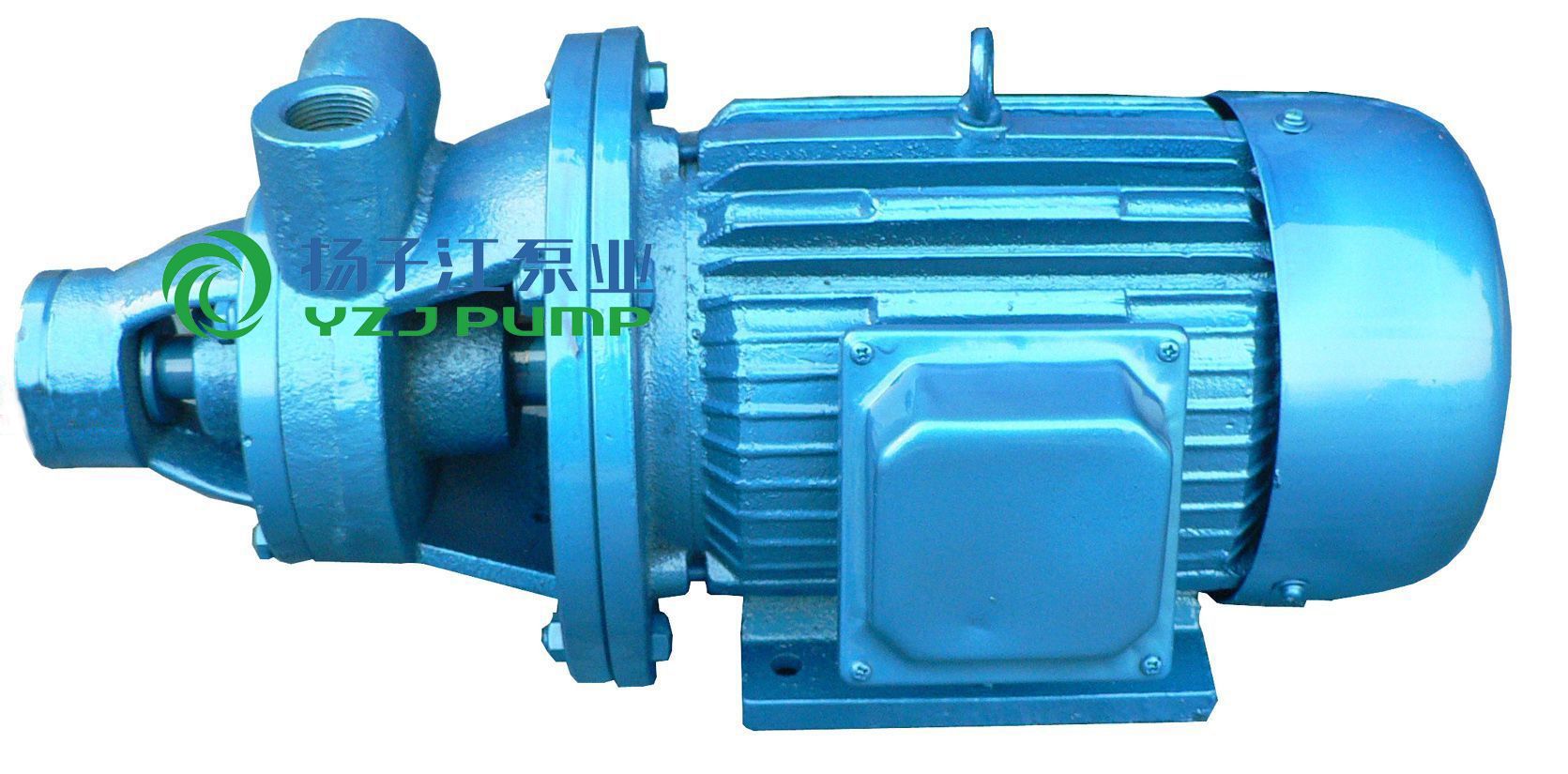

- 产品外观：查看大图
- 产品概述
1W型单级漩涡泵用途
1W型单级漩涡泵是供吸送清水和物理化学性质类似于水的液体之用,使用液温不得超过60℃,常用于锅炉给水的配套,在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防防稳压、热效换机组、农业远程喷灌等部门有广泛的应用。
1W型单级漩涡泵结构图
1W型单级漩涡泵结构说明
本泵采用泵与电机直联结构，其进水口为水平方向，吐出口垂直向上。 从泵端看，泵为逆时针转动。 叶轮可在悬臂轴上自由滑动，运转时能自动调正叶轮二面的间隙，外隔板可借助于叶轮上的二螺孔与叶轮一起拆出叶轮，内隔板采用9-4铝铁青铜，轴采用不锈钢，填料采用新型密封材料柔性石墨。 本泵性能稳定，结构得意，拆装方便。
1W型单级漩涡泵使用范围
泵结构紧凑、外形美观、体积小、噪音低、运行可靠、使用维修方便。可广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、国防工业等单位抽送酸、碱液、油类、稀有贵重液、毒液、挥发性液体，以及循环水设备配套、过滤机配套。特别是易漏、易燃、易爆液体的抽送，选用此泵则更为理想。 因此，它是有广泛用途，我们真诚地向用户推荐这种新产品。
1W型单级漩涡泵型号意义
1W型单级漩涡泵性能参数
|
型号
|
流量
m3/h |
扬程
m |
电压
V |
转速
r/min |
功率
kw |
|
1/2W-1.25-8
|
1.25
|
80
|
220
|
2900
|
0.75
|
|
1.1
|
|||||
|
1.3
|
|||||
|
4分W-1.25-8
|
1.25
|
80
|
380
|
2900
|
0.75
|
|
6分W-1.44-10
|
1.44
|
100
|
380
|
2900
|
1.5
|
|
1W-2.4-10.5
|
2.4
|
105
|
380
|
2900
|
3
|
|
1W-2.5-12
|
2.5
|
120
|
380
|
2900
|
3
|
|
20W-20
|
0.72
|
20
|
380
|
2900
|
0.75
|
|
20W-65
|
0.72
|
65
|
380
|
2900
|
2.2
|
|
25W-25
|
1.44
|
25
|
380
|
2900
|
0.75
|
|
25W-70
|
1.44
|
70
|
380
|
2900
|
3
|
|
32W-30
|
2.88
|
30
|
380
|
2900
|
1.5
|
|
32W-75
|
2.88
|
75
|
380
|
2900
|
4
|
|
32W-120
|
3.88
|
120
|
380
|
2900
|
5.5
|
|
40W-40
|
5.4
|
40
|
380
|
2900
|
4
|
|
40W-90
|
5.4
|
90
|
380
|
2900
|
7.5
|
|
50W-45
|
9
|
45
|
380
|
2900
|
5.5
|
|
65W-50
|
14.4
|
50
|
380
|
2900
|
11
|
|
1.5BD-0.7(双级)
|
2.4
|
105
|
380
|
1450
|
3
|
1W型单级漩涡泵安装尺寸
1W2.5-12安装尺寸
|
配用电机型号 |
L |
L1 |
L2 |
B |
B1 |
B2 |
B3 |
H |
H1 |
D |
d |
|
Y100L-2 |
465 |
140 |
160 |
3 10 |
1 60 |
205 |
70 |
100 |
125 |
G“ |
φ12 |
