- 产品名称：FB、AFB型耐腐蚀泵|耐腐蚀化工泵
- 产品型号：FB、AFB

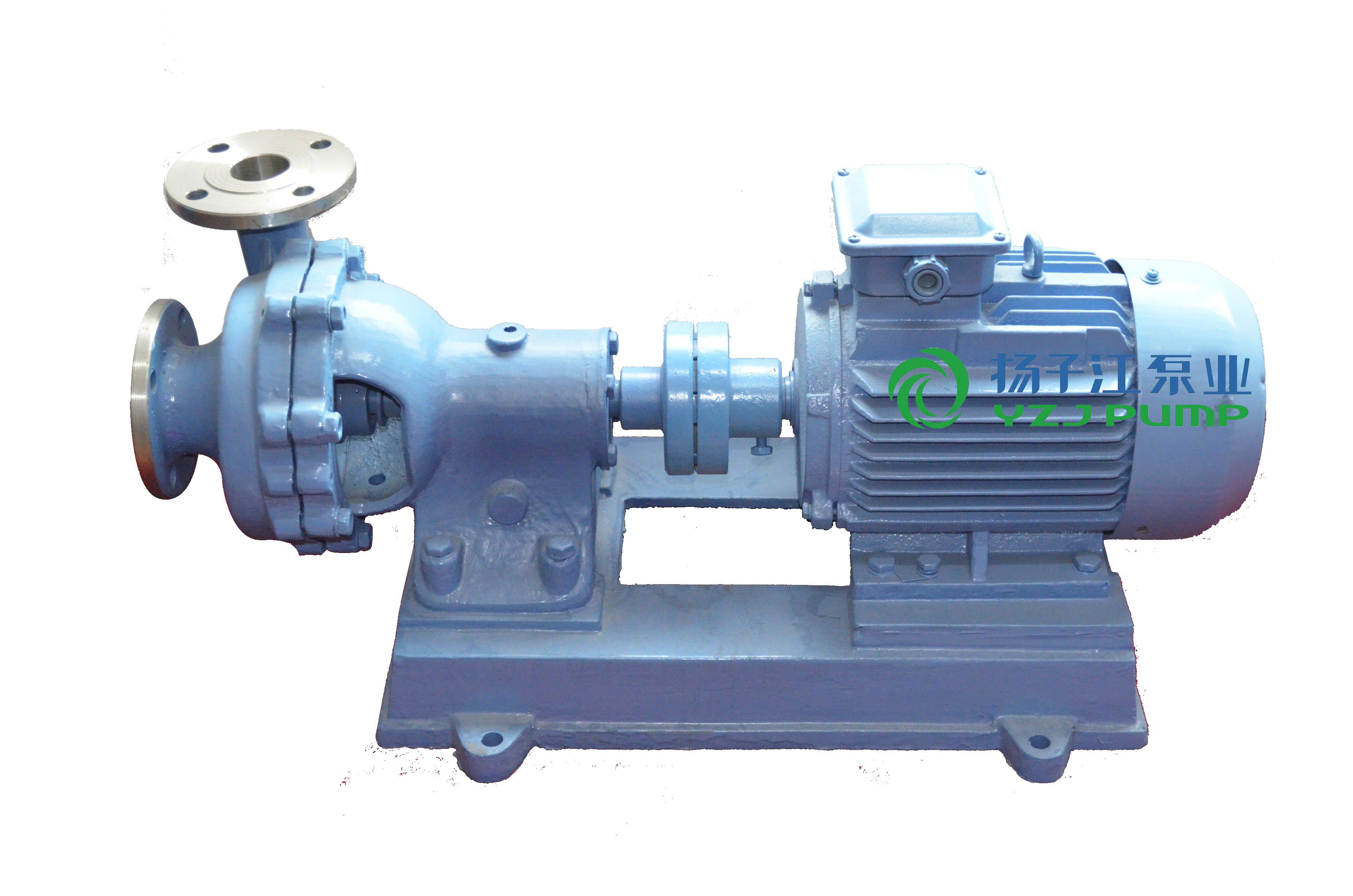

- 产品外观：查看大图
- 产品概述
耐腐蚀化工泵概述
FB型耐腐蚀泵|耐腐蚀化工泵是单级单吸悬臂式耐腐蚀离心泵，本厂吸取90年代各类泵的特点，采用先进水力模型，新颖结构与高强度组合式单双端面机械密封，具有高效节能、结构紧凑、性能稳定、使用可靠等优点。FB型耐腐蚀泵适用输送不含固体颗粒，有腐蚀性液体。被输送介质温度为-20℃～105℃，双端面密封冷装置可输送介质温度为-20℃～+280℃，泵的进口压力不能大于0.2Mpa，FB型耐腐蚀泵广泛用于石油、化工、冶金、合成纤维、制药、食品、酿造、环保、废水处理等工业部门，FB型耐腐蚀泵|耐腐蚀化工泵也可供工矿企业及城市供水、排水之用。
泵的结构
泵的旋转方向：
自吸入口向电机端看为顺时针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用叶轮减压和单或双端面机械密封结构，轴承体内注J30润滑油，并配有油标。
耐腐蚀化工泵技术参数
流量：3.6～200m3/h；
扬程：15～64m；
转速：2900r/min；
功率：0.75～55KW；
进口直径：25～150mm；
高工作压力：2.0Mpa。
耐腐蚀化工泵型号意义
例：100FB-37A
100-泵吸入口径（mm）
F-单吸单级悬臂式耐腐蚀离心泵。
B-泵与输送介质接触过流部分为不锈钢1Cr18Ni9Ti制造。
37-泵设计点扬程值（m）
A-叶轮外径第一次切割。

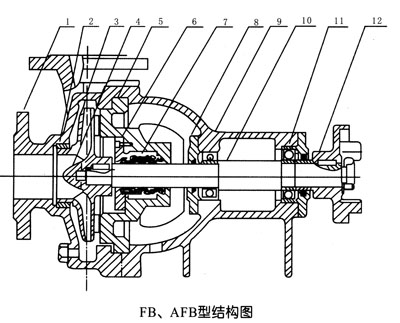

耐腐蚀化工泵结构图
|
1 |
泵殼 |
|
|
2 |
密封環 |
|
|
3 |
葉輪 |
|
|
4 |
葉輪螺母 |
|
|
5 |
泵蓋 |
|
|
6 |
密封蓋 |
|
|
7 |
機械密封 |
|
|
8 |
軸承蓋 |
|
|
9 |
軸承體 |
|
|
10 |
泵軸 |
|
|
11 |
軸承 |
|
|
12 |
聯軸節 |
耐腐蚀化工泵性能参数
|
型号 |
流量 |
扬程 |
转速 |
效率 |
汽蚀余量 |
配用功率 |
|
|
m3/h |
L/S |
||||||
|
25FB-16 |
3.6 |
1 |
16 |
2900 |
35 |
4 |
0.75 |
|
25FB-25 |
3.6 |
1 |
25 |
2900 |
30 |
4 |
1.5 |
|
25FB-40 |
3.6 |
1 |
40 |
2900 |
25 |
4 |
2.2 |
|
40FB-16 |
7.2 |
2 |
16 |
2900 |
50 |
4 |
2.2 |
|
40FB-20 |
7.2 |
2 |
20 |
2900 |
45 |
4 |
2.2 |
|
40FB-25 |
7.2 |
2 |
25 |
2900 |
40 |
4 |
3 |
|
40FB-40 |
7.2 |
2 |
40 |
2900 |
35 |
4 |
3 |
|
50FB-16 |
14.4 |
4 |
16 |
2900 |
62 |
3.5 |
3 |
|
50FB-25 |
14.4 |
4 |
25 |
2900 |
54 |
3.5 |
4 |
|
50FB-40 |
14.4 |
4 |
40 |
2900 |
40 |
3.5 |
5.5 |
|
65FB-25 |
28.8 |
8 |
25 |
2900 |
63 |
3.5 |
5.5 |
|
65FB-30 |
28.8 |
8 |
30 |
2900 |
60 |
3.5 |
7.5 |
|
65FB-40 |
28.8 |
8 |
40 |
2900 |
58 |
3.5 |
7.5 |
|
80FB-25 |
54.4 |
15 |
16 |
2900 |
70 |
3 |
5.5 |
|
80FB-30 |
54.4 |
15 |
25 |
2900 |
68 |
3 |
7.5 |
|
80FB-40 |
54.4 |
15 |
40 |
2900 |
66 |
3 |
15 |
|
100FB-25 |
100.8 |
28 |
25 |
2900 |
75 |
3 |
15 |
|
100FB-40 |
100.8 |
28 |
40 |
2900 |
70 |
3 |
22 |
|
100FB-65 |
100.8 |
28 |
64 |
2900 |
65 |
3 |
40 |
|
150FB-25 |
190 |
53 |
25 |
2900 |
80 |
2.35 |
22 |
|
150FB-40 |
190 |
53 |
40 |
2900 |
75 |
2.35 |
40 |
