- 产品名称：YW防爆液下排污泵
- 产品型号：YW

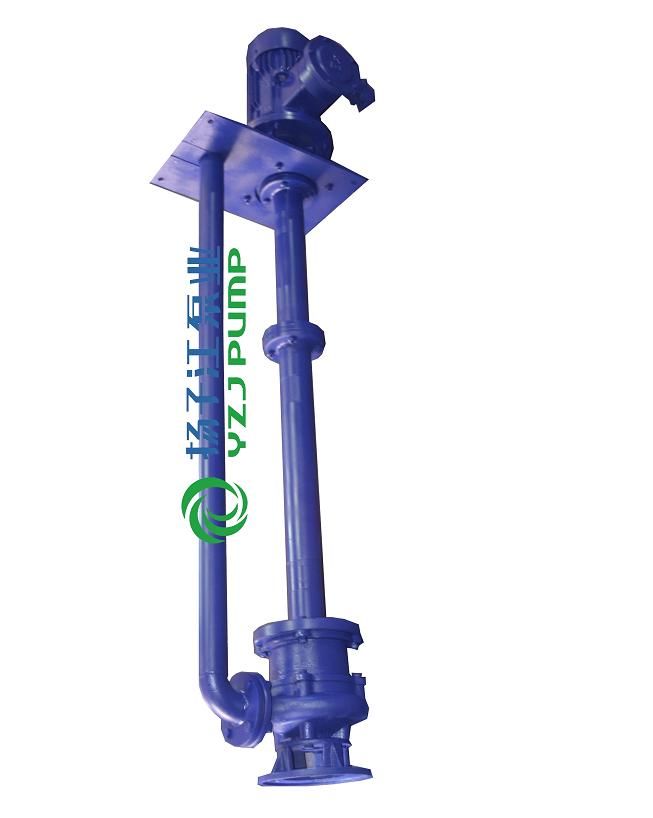

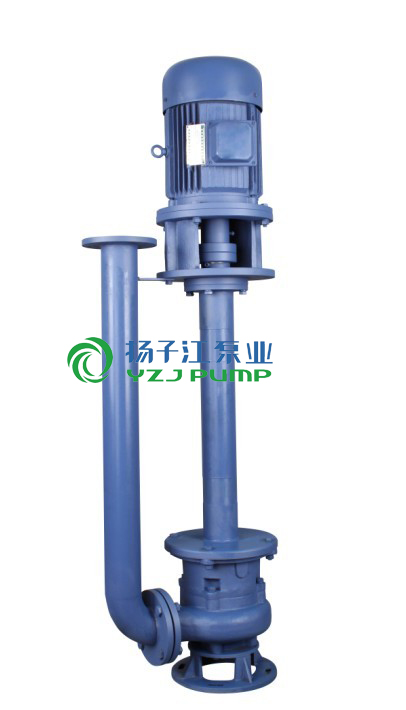

- 产品外观：查看大图
- 产品概述
YW防爆液下排污泵产品概述
YW液下式排污泵为立式液下式结构，工作时泵体浸在水中，液下深度可达0.5～5m,并采用独特的单叶片或双叶片叶轮结构,能有效通过泵口径5倍的纤维物质及直径为口径50%的固体颗粒。产品执行JB/T6525-92《离心式污水泵的技术条件》标准。
YW防爆液下排污泵产品特点
1、可变的液位安装深度：机组为立式液下式结构，可根据用户的要求采用不同的液下安装深度，使用极为方便。
2、单管或双管安装：本型泵根据用户要求选择不同的安装方式;可选择单管或双管安装。
3、降低维修成本：采用新材料制作而成的机械密封，及优质的轴承，大大提高了密封的安全性和机组的可靠性。
4、过流能力强：特殊的叶轮防堵设计，确保了运行高效且无堵塞。
YW防爆液下排污泵工作条件
流量：2～850 m3/h
扬程范围：3～45m
额定转速n：1450～2900r/min
介质温度：－15℃～+60℃
介质密度：≤1.3×103kg/m3
介质PH值：5～9
系统高工作压力：≤0.6Mpa
YW防爆液下排污泵结构图
| 序号 | 部件名称 | 序号 | 部件名称 |  |
| 1 | 电机 | 5 | 主轴 | |
| 2 | 联轴器 | 6 | 机械密封 | |
| 3 | 电机支架 | 7 | 泵体 | |
| 4 | 出水管 | 8 | 叶轮 |
详细见:YW型液下式无堵塞排污泵（结构图） YW型液下式无堵塞排污泵（曲线图谱） YW型液下式无堵塞排污泵（安装尺寸）
产品用途
企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。医院、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。YW液下排污泵养殖场污水排放及农村农田灌溉。YW液下排污泵勘探矿山及水处理设备配套。代替肩挑人担，吸送河泥。YW液下排污泵使用条件水温≤ 60℃，液体PH值为4～10。
性能参数
| 型 号 | 口 径 (mm) |
流 量 (m3/h) |
扬 程 (m) |
功 率 (kw) |
转 速 (r/min) |
效 率 (%) |
| YW25-8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 |
| YW32-12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 |
| YW40-15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 |
| YW40-15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 |
| YW50-20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 |
| YW50-10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 |
| YW50-20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 55 |
| YW50-15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 56 |
| YW50-18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 |
| YW50-25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 |
| YW50-20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 |
| YW65-25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 |
| YW65-37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 |
| YW65-25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 |
| YW65-30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 |
| YW65-35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 |
| YW65-35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 |
| YW80-40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 |
| YW80-43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 |
| YW80-40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 |
| YW80-65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 |
| YW100-80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 |
| YW100-110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 |
| YW100-100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 |
| YW100-85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 |
| YW100-100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 |
| YW100-100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 |
| YW100-100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 |
| YW125-130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 |
| YW120-130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 |
| YW150-145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 |
| YW150-180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 |
| YW150-180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 |
| YW150-180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 |
| YW150-130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 |
| YW150-180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 |
| YW150-200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 |
| YW200-300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 |
| YW200-250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 |
| YW200-400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 |
| YW200-400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 |
| YW200-250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 |
| YW200-300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 |
| YW200-250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 |
| YW200-350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 |
| YW200-400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 |
| YW250-600-9-30 | 250 | 600 | 9 | 30 | 980 | 74 |
| YW250-600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 |
| YW250-600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 |
| YW250-600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 |
| YW250-600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 |
| YW300-800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 |
| YW300-500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 |
| YW300-800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 |
| YW300-600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 |
| YW300-800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 |
| YW300-950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 |
| YW300-1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 |
| YW350-1100-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 |
| YW350-1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 |
| YW350-1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 |
| YW350-1100-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 |
| YW350-1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 |
| YW400-1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 |
| YW400-2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 |
| YW400-1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 |
| YW400-1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 |
| YW400-1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 |
| YW400-1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 |
| YW500-2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 |
| YW500-2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 |
| YW500-2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 |
| YW500-2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 |
泵使用方法及注意事项
1.泵使用前应仔细检査泵和电机有无损伤.检査紧固件紧固情况。
2.盘动泵检査有无磨擦声.同时检査泵轴与电机轴同心度.两联轴节外圆偏差数不超过0.5mm
3.接泵出液口之管路.应另设支架.不允许将其重量加于泵体上。
4.水泵在无特殊情况必须配备全自动水泵控制柜.切勿直接挂电网或使用闸刀开关来接通电流.确保水泵正常运行.
5.不得将水泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%）.好能控制在建议使用扬程范围以内.以防水泵因超载烧坏电机
维护保养
1.水泵应有专人管理与使用.并定期检査水泵的电路和水泵工作是否正常。
2.每次使用特别是用于较稠较粘的浆液后.应将水泵放在消水中运转数分钟.防止泵内留下沉积物.保证水泵的淸洁。
3.在常规状态下.泵每使用300-500小时后应加注或更换油室中机油（10-30#机油）.使机械密封保持良好的润滑状态.提高机械密封的使用寿命。
4.叶轮和泵体之间的密封环具有密封功能.如密封环损坏将直接影响泵的性能.必要时应更换。
订货须知
一、①液下排污泵产品名称与型号②液下排污泵口径③液下排污泵扬程（m）④液下排污泵电机功率（KW）⑥液下排污泵转速（r/min）⑦液下排污泵电压〔V〕⑧液下排污泵吸程（m）⑨液下排污泵是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的液下排污泵产品型号，请按液下排污泵型号直接向扬子江泵业公司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们扬子江泵业的技术专家为您审核把关。
