产品概述

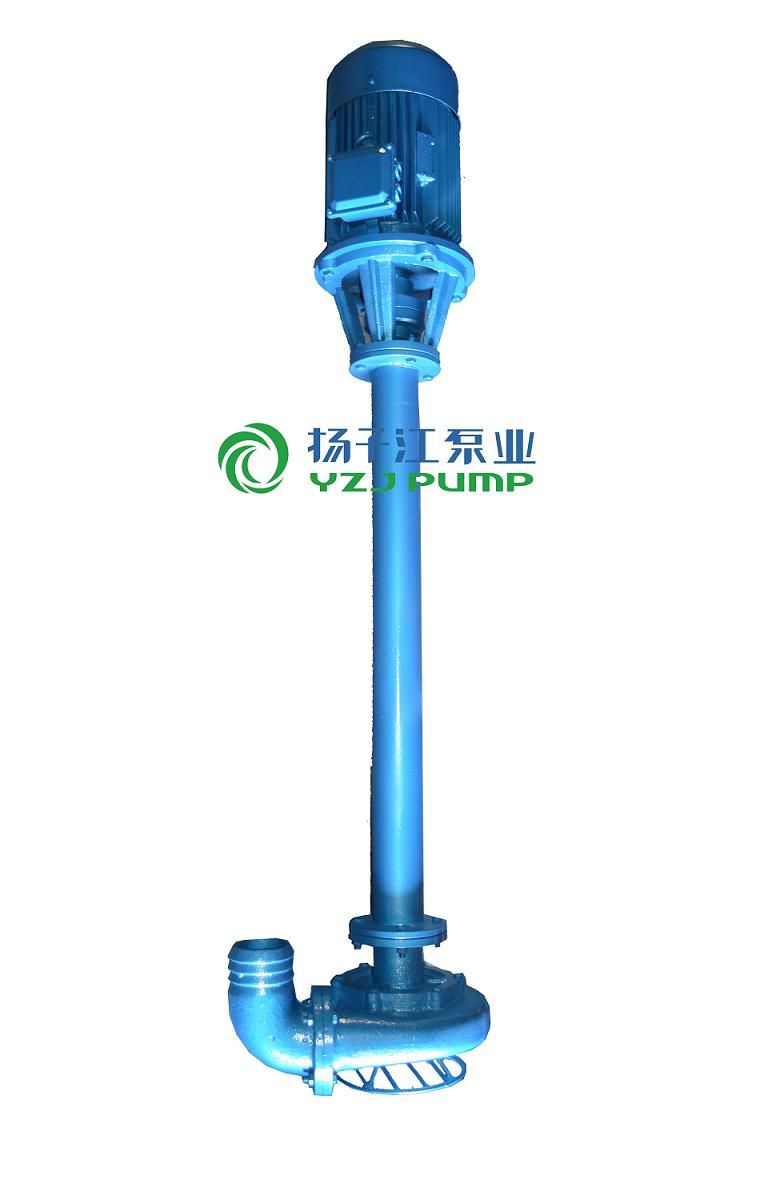

NL型泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐蚀性较好,加工工艺方便。叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。NL型泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。总机长度备有各种规格,以便使用单位根据用途因地制宜地选用。

NL型泥浆泵使用范围

1、NL型多用液下泵系单级单吸离心泵，使用于矿山、造纸、印染、环保、石墨、云母、黄金、陶瓷、炼油、石油、化工、农场、盐场、碘场、染化、酿酒、食品、化肥、焦化选厂、建筑、大理石厂、金矿、泥浆、流沙、泥塘、污塘、污浊液送吸浓浆稠液、装料及悬浮物质的污水作业，也可作煤矿排水及含有泥块的流体。

2、若与高压水泵，水枪配合，组成水力机械化土方工程机组，就可用作于土地平整，河道与池塘的疏浚、凿开等小型水利工程的挖方与输方，以及城市的防空工程，以下工程。

3、养鱼用作带水清塘、鱼池增氧等

NL型泥浆泵型号意义

NL型泥浆泵性能参数

NL系列污水泥浆泵结构图

一、结构图

泵长度规格

NL系列污水泥浆泵拆卸安装

一、拆卸安装

(一〉、拆卸

1、拆卸电钭或面定板，出水管。

2、拆卸蜗壳和叶轮蝶每，轻擴叶轮背面，拆键叶轮

3、拆凼从动半联轴器，再拆卸键、然后把电机座拆卸，与支撑筒分离。

4、拆卸泵座与支撑筒螺栓，使其分幵。

5、从轴上拆卸轴套与轴承。

(二〉、安装

1、对所有零件进行检査是否有缺损，所有纸垫两面都要涂一层簿黄油，在轴承内加上三分之二黄油。

2、骨架油封必须注满黄油后放入泵座，再装上轴承。

3、轴套内装上0型密封圈后涂上黄油。

4、把承装在电机座上，放上纸垫，挡油圈，装上轴与支撑筒用螺钉固定。

5、放上纸垫，装上轴承、轴套、键、泵座和叶轮，旋紧叶轮螺母后用手旋转叶轮，转动灵活即可。

6、放上纸垫装上泵壳，用螺钉固定并装上滤网。然后再用手拔动叶轮，转动灵活即可。

7、泵轴上装上键和从动联轴器，在电机轴上装上键与主动联轴器，然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。

安装示意图(见)(NL系列污水泥浆泵安装示意图)

泵固定安装板尺寸

NL系列污水泥浆泵故障排除
