首页 产品中心 离心泵系列 >ISGB型便拆立式管道离心泵
  • 产品名称:ISGB型便拆立式管道离心泵
  • 产品型号:ISGB型

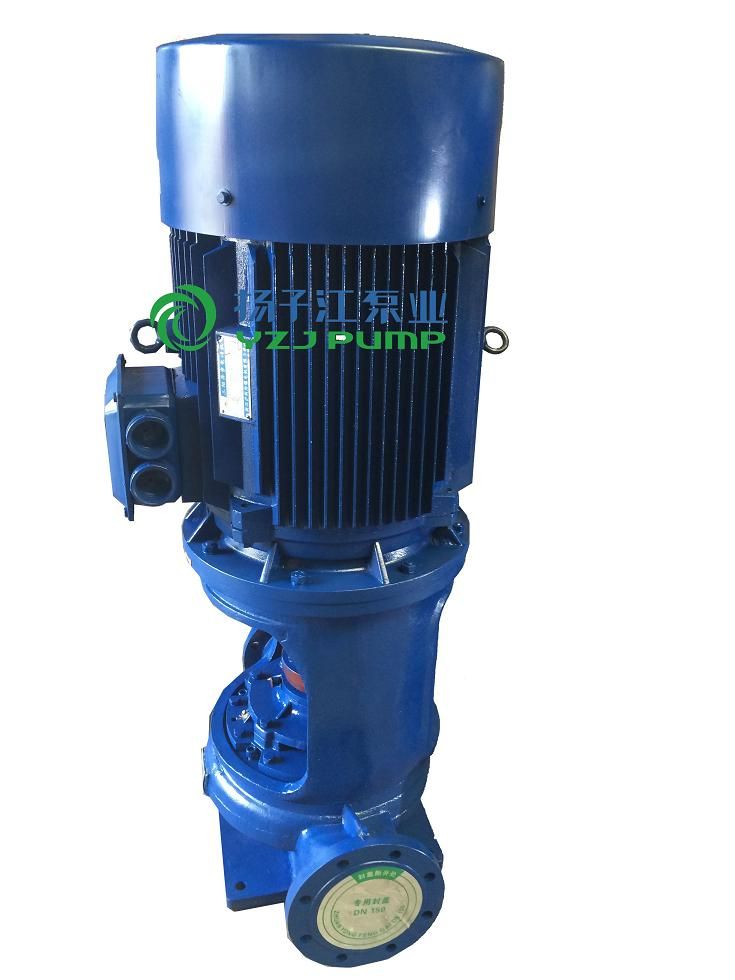

  • 产品外观:查看大图
  • 产品概述

    便拆式管道离心泵概述

    ISGB型便拆立式管道离心泵是在ISG型泵的基础上开发成功的一种结构新颖,技术先进的产品。该立式便拆式管道离心泵告别是在整体结构上进行大胆突破设计。采用独立轴承体、泵轴支撑,解决了原来立式泵靠电机轴承支撑的不足之处;采用优秀水力模型的叶轮,消除了原立式泵轴向力大的不足之处;电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题;同时100%的便拆结构,解决了更换大功率水泵的轴承、机械密封、叶轮、泵轴的难题。

    便拆式管道离心泵与国内同类产品相比,具有运转更平稳、使用寿命长、配套更方便、维护保养更轻松等等,无可代替的优点。在立式泵系列产品中属国内前列,各项技术居国内领先,是替代ISG型立式泵、IS型离心泵、S型双吸泵等常规各种离心泵的理想产品。

    便拆式管道离心泵产品特点

    1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了泵房建筑投资30%-60%。底脚稳固、结构紧凑、精美的铸造和外观处理赋予立式离心泵新的美感,使产生品焕发艺术的魅力,可以和国外著名厂家立式泵媲美。

    2、配用国内著名厂家生产的Y系列标准通用电机,运行平稳、噪音极低。

    3、轴承采用国际著名品牌精密轴承,精度高、可靠性好、寿命长。

    4、叶轮采用90年代优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长。

    5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便。

    6、可拆卸硬性中间联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。

    7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压,运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁。

    8、泵盖结构设计独特,只要卸下硬性中间联轴器、泵盖螺母,即可十分轻松便取出轴承座。泵盖、泵轴、叶轮等给合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

    便拆式管道离心泵主要用途

    1、ISG型立式管道离心泵,供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套,使用温度T<80℃。

    2、IRG(GRG)型立式热水(高温)循环泵广泛适用于:能源、冶金、化工、纺织、造纸,以及宾馆饭店等锅炉高温热水增压循环输送及采暖系统循环用泵,IRG型使用温度T<120℃,GRG型使用温度T<240℃。

    3、IHG型立式管道化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门,使用温度为-20℃~120℃。

    4、YG型立式管道油泵,供输送汽油、煤油、柴油等石油产品,被输送介质温度为-20℃~+120℃。

    便拆式管道离心泵工作条件

    1、泵系统高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPA(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。

    2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。

    3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%

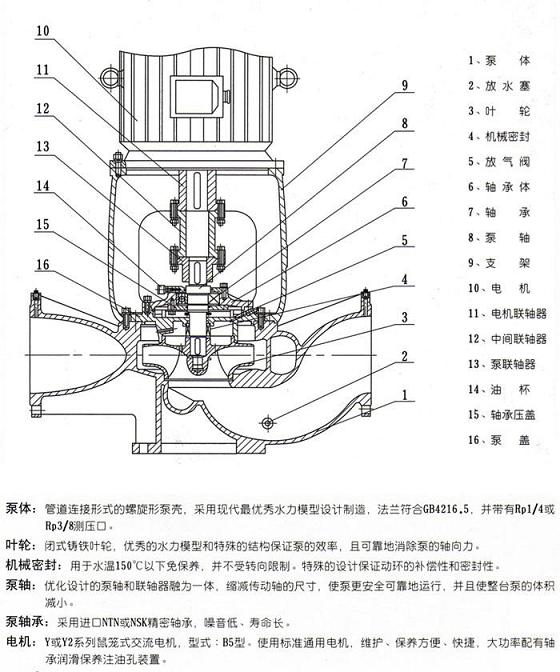

    便拆式管道离心泵结构说明

    便拆式管道离心泵性能参数

    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    15-80 1.5 0.42 8 34 2800 0.18 2.3 17
    20-110 2.5 0.69 15 34 2800 0.37 2.3 25
    20-160 2.5 0.69 32 25 2900 0.75 2.3 29
    25-110 4 1.11 15 42 2900 0.55 2.3 26
    25-1254 4 1.11 20 36 2900 0.75 2.3 28
    25-125A 3.6 1.0 16 35 2900 0.55 2.3 27
    25-160 4 1.11 32 32 2900 1.5 2.3 39
    25-160A 3.7 1.03 28 31 2900 1.1 2.3 34
    32-100 4.5 12.5 12.5 44 2900 0.55 2.0 27
    32-100(I) 6.3 1.75 12.5 54 2900 0.75 2.0 32
    32-125 5 1.39 20 44 2900 0.75 2.3 28
    32-125A 4.5 1.25 16 43 2900 0.55 2.3 28
    32-160 6.5 5 32 44 2900 1.5 2.3 39
    32-160A 4 1.1 25 34 2900 1.1 2.0 38
    32-160(I) 6.3 1.75 32 40 2900 2.2 2.0 47
    32-200 4.5 12.5 50 32 2900 3 2.0 55
    32-200(I) 6.3 1.75 50 33 2900 4 2.0 43
    32-200A 4 1.11 44 40 2900 2.2 2.0 74
    40-100 6.3 1.75 12.5 54 2900 0.55 2.3 32
    40-100A 5.6 1.56 10 52 2900 0.37 2.3 32
    40-125 6.3 1.75 20 46 2900 1.1 2.3 34
    40-125A 5.6 1.56 16 45 2900 0.75 2.3 33
    40-160 6.3 1.75 32 40 2900 2.2 2.3 47
    40-160A 5.9 1.64 28 39 2900 1.5 2.3 43
    40-160B 5.5 1.53 24 38 2900 1.1 2.3 38
    40-200 6.3 1.75 50 33 2900 4 2.3 74
    40-200A 5.9 1.64 44 31 2900 3 2.3 62
    40-200B 5.3 1.47 36 29 2900 2.2 2.3 52
    40-250 6.3 1.75 80 28 2900 7.5 2.3 105
    40-250A 5.9 1.64 70 28 2900 5.5 2.3 98
    40-250B 5.5 1.53 60 27 2900 4 2.3 77
    40-100(I) 12.5 3.47 12.5 62 2900 1.1 2.3 34
    40-100(I)A 11 3.05 10 60 2900 0.75 2.3 32
    40-125(I) 12.5 347 20 58 2900 1.5 2.3 38
    40-125(I)A 11 3.05 16 57 2900 1.1 2.3 33



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    40-160(I) 12.5 3.47 32 52 2900 3 2.3 56
    40-160(I)A 11.7 3.25 28 51 2900 2.2 2.3 47
    40-160(I)B 10.4 2.89 22 50 2900 1.5 2.3 43
    40-200(I) 12.5 3.47 50 46 2900 5.5 2.3 85
    40-200(I)A 11.7 3.25 44 45 2900 4 2.3 75
    40-200(I)B 10.6 2.94 36 44 2900 3 2.3 63
    40-250(I) 12.5 3.47 80 38 2900 11 2.3 145
    40-250(I)A 11.6 3.22 70 38 2900 7.5 2.3 95
    40-250(I)B 10.8 3.0 60 37 2900 5.5 2.3 94
    40-250(I)C 10.0 2.78 52 36 2900 5.5 2.3 88
    50-100 12.5 3.47 12.5 62 2900 1.1 2.3 36
    50-100A 11 3.05 10 60 2900 0.75 2.3 35
    50-125 12.5 3.47 20 58 2900 1.5 2.3 43
    50-125A 11 3.05 16 57 2900 1.1 2.3 38
    50-160 12.5 3.47 32 52 2900 3 2.3 59
    50-160A 11.7 3.25 28 51 2900 2.2 2.3 51
    50-160B 10.4 2.89 22 50 2900 1.5 2.3 47
    50-200 12.5 3.47 50 46 2900 5.5 2.3 101
    50-200A 11.7 3.25 44 45 2900 4 2.3 80
    50-200B 10.6 2.94 36 44 2900 3 2.3 68
    50-250 12.5 3.47 80 38 2900 11 2.3 160
    50-250A 11.6 3.22 70 38 2900 7.5 2.3 115
    50-250B 10.8 3.0 60 37 2900 5.5 2.3 114
    50-250C 10.0 2.78 52 36 2900 5.5 2.3 108
    50-100(I) 25 6.94 12.5 69 2900 1.5 2.5 41
    50-100(I)A 22.3 6.19 10 67 2900 1.1 2.5 36
    50-125(I) 25 6.94 20 68 2900 3 2.5 56
    50-125(I)A 22.3 6.19 16 66 2900 2.2 2.5 48
    50-160(I) 25 6.94 32 63 2900 4 2.5 72
    50-160(I)A 23.4 6.5 28 62 2900 3 2.5 71
    50-160(I)B 21.6 6.0 24 58 2900 2.2 2.5 59
    50-200(I) 25 6.94 50 58 2900 7.5 2.5 108
    50-200(I)A 23.5 6.53 44 57 2900 5.5 2.5 107
    50-200(I)B 21.8 6.06 38 55 2900 4 2.5 100
    50-250(I) 25 6.94 80 50 2900 15 2.5 175



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    50-250(IA) 23.4 6.5 70 50 2900 11 2.5 165
    50-250(I)B 21.6 6.0 60 49 2900 7.5 2.5 165
    50-315(I) 25 6.94 125 40 2900 30 2.5 310
    50-315(I)A 23.7 6.58 113 40 2900 22 2.5 245
    50-315(I)B 22.5 6.25 101 39 2900 18.5 2.5 215
    50-315(I)C 20.6 5.72 85 38 2900 15 2.5 195
    65-100 25 6.94 12.5 69 2900 1.5 2.5 46
    65-100A 22.3 6.19 10 67 2900 1.1 2.5 41
    65-125 25 6.94 20 68 2900 3 2.5 58
    65-125A 22.3 6.19 16 66 2900 2.2 2.5 49
    65-160 25 6.94 32 63 2900 4 2.5 75
    65-160A 23.4 6.5 28 62 2900 3 2.5 75
    65-160B 21.6 6.0 24 58 2900 2.2 2.5 63
    65-200 25 6.94 50 58 2900 7.5 2.5 107
    65-200A 23.5 6.53 44 57 2900 5.5 2.5 107
    65-200B 21.8 6.06 38 55 2900 4 2.5 100
    65-250 25 6.94 80 50 2900 15 2.5 180
    65-250A 23.4 6.5 70 50 2900 11 2.5 170
    65-250B 21.6 6.0 60 49 2900 7.5 2.5 170
    65-315 25 6.94 125 40 2900 30 2.5 320
    65-315A 23.7 6.58 113 40 2900 22 2.5 255
    65-315B 22.5 6.25 101 39 2900 18.5 2.5 225
    65-315C 20.6 5.72 85 38 2900
    15
    2.5 205
    65-100(I) 50 13.9 12.5 73 2900 3 3.0 63
    65-100(I)A 44.7 12.4 10 72 2900 2.2 3.0 53
    65-125(I) 50 13.9 20 72.5 2900 5.5 3.0 99
    65-125(I)A 45 12.5 16 71 2900 4 3.0 78
    65-160(I) 50 13.9 32 71 2900 7.5 3.0 103
    65-160(I)A 46.7 13.0 28 70 2900 5.5 3.0 103
    65-160(I)B 43.3 12.0 24 69 2900 4 3.0 97
    65-200(I) 50 13.9 50 67 2900 15 3.0 176
    65-200(I)A 47 13.1 44 66 2900 11 3.0 166
    65-200(I)B 43.5 12.1 38 65 2900 7.5 3.0 114
    65-250(I) 50 13.9 80 59 2900 22 3.0 235
    65-250(I)A 46.7 13.0 70 59 2900 18.5 3.0 205



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    80-250(I) 100 27.8 80 69 2900 37 4.0 330
    80-250(I)A 93.5 26.0 70 68 2900 30 4.0 315
    80-250(I)B 87 24.2 60 66 2900 22 4.0 315
    80-315(I) 100 27.8 125 66 2900 75 4.0 675
    80-315(I)A 95 26.4 113 66 2900 55 4.0 535
    80-315(I)B 90 25 101 65 2900 45 4.0 420
    80-315(I)C 82 22.8 85 63 2900 37 4.0 36
    100-100 100 27.8 12.5 76 2900 5.5 4.5 113
    100-100A 89 47 10 74 2900 4 4.5 91
    100-125 100 27.8 20 76 2900 11 4.5 169
    100-125A 89 24.7 16 74 2900 7.5 4.5 118
    100-160 100 27.8 32 76 2900 15 4.5 191
    100-160A 93.5 26.0 28 74 2900 11 4.5 181
    100-160B 86.6 24.1 24 72 2900 7.5 4.5 181
    100-200 100 27.8 50 74 2900 22 4.0 245
    100-200A 93.5 26.0 44 73 2900 18.5 4.0 215
    100-200B 87 24.2 38 71 2900 15 4.0 193
    100-250 100 27.8 80 69 2900 37 4.0 345
    100-250A 93.5 26.0 70 68 2900 30 4.0 330
    100-250B 87 24.2 60 66 2900 22 4.0 330
    100-315 100 27.8 125 66 2900 75 4.0 689
    100-315A 95 26.4 113 66 2900 55 4.0 549
    100-315B 90 25 101 65 2900 45 4.0 439
    100-315C 82 22.8 85 63 2900 37 4.0 385
    100-100(I) 160 44.4 12.5 73 2900 11 4.5 115
    100-125(I) 160 44.4 20 74 2900 15 4.5 168
    100-125(I)A 140 39 17 72 2900 11 4.5 168
    100-160(I) 160 44.4 32 79 2900 22 5.6 210
    100-160(I)A 140 39 28 76 2900 18.5 5.0 210
    100-200(I) 160 44.4 50 79 2900 37 5.2 402
    100-200(I)A 140 39 45 74 2900 30 4.5 395
    100-200(I)B 100 27.8 40 72 2900 22 4.5 360
    100-250(I) 160 44. 4 80 77 2900 55 4.8 560
    100-250(I)A 140 39 72 72 2900 45 4.5 420
    100-250(I)B 100 27.8 65 70 2900 37 4.5 400



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    100-350 100 27.8 153.6 57 2900 90 4.0 950
    100-350A 87 24.2 142 75 2900 75 4.0 830
    100-350B 82 22.8 135 75 2900 55 4.0 600
    125-100 160 44.4 12.5 82 2900 11 4.0 180
    125-100A 143 39.7 10 77 2900 7.5 4.0 125
    125-125 160 44.4 20 80 2900 15 4.0 220
    125-125A 143 39.7 16 77 2900 11 4.0 210
    125-160 160 4.4 32 78 2900 22 4.0 265
    125-160A 150 41.7 28 76 2900 18.5 4.0 230
    125-160B 138 38.3 24 73 2900 15 4.0 215
    125-200 160 44.4 50 77 2900 37 5.5 395
    125-200A 150 41.7 44 76 2900 30 5.5 380
    125-200B 138 38.3 37.5 75 2900 22 5.5 320
    125-250 160 44.4 80 75 2900 55 5.5 580
    125-250A 150 41.7 70 74 2900 45 5.5 490
    125-250B 138 38.3 60 73 2900 37 5.5 430
    125-315 160 44.7 125 70 2900 90 5.5 790
    125-315A 150 41.7 110 70 2900 75 5.5 710
    125-315B 143 39.7 100 69 2900 75 5.5 705
    125-315C 134 37.2 88 67 2900 55 5.5 585
    150-125 160 44.4 24 76 2900 11 4.0 210
    150-125A 150 41.7 16 77 2900 7.5 4.0 130
    150-160 160 44.4 32 75 2900 22 4.0 270
    150-160A 150 41.7 28 76 2900 18.5 4.0 230
    150-160B 140 39 24 73 2900 15 4.0 220
    150-200 200 55.6 12.5 78 1450 15 3.0 265
    150-200A 176 49.7 10 76 1450 11 3.0 244
    150-200B 140 39 38 75 1450 22 4.0 275
    150-250 200 55.6 20 79 1450 18.5 3.0 300
    150-250A 184.4 51.2 17 78 1450 15 3.0 262
    150-250B 167 46.4 14 76 1450 11 3.0 241
    150-315 20 55.6 32 78 1450 30 2.5 410
    150-315A 187 51.9 28 77 1450 22 3.5 335
    150-315B 173 48.1 24 76 1450 18.5 3.5 315
    150-350 160 44.4 150 80 2900 110 5.5 970



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    65-250(I)B 43.3 12.0 60 58 2900 15 3.0 180
    65-315(I) 50 13.9 125 54 2900 37 3.0 350
    65-315(I)A 46.5 12.9 110 54 2900 30 3.0 335
    65-315(I)B 44.5 12.4 100 53 2900 30 3.0 335
    65-315(I)C 41 11.4 85 51 2900 22 3.0 270
    80-100 50 13.9 12.5 73 2900 3 3.0 63
    80-100A 44.7 12.5 10 72 2900 2.2 3.0 54
    80-125 50 13.9 20 72.5 2900 5.5 3.0 99
    80-125A 45 12.5 16 71 2900 4 3.0 79
    80-160 50 13.9 32 71 2900 7.5 3.0 105
    80-160A 46.7 13.0 28 70 2900 5.5 3.0 105
    80-160B 43.3 12.0 24 69 2900 4 3.0 98
    80-200 50 13.9 50 67 2900 15 3.0 175
    80-200A 47 13.1 44 66 2900 11 3.0 165
    80-200B 43.5 12.1 38 65 2900 7.5 3.0 115
    80-250 50 13.9 80 59 2900 22 3.0 240
    80-250A 46.7 13.0 70 59 2900 18.5 3.0 210
    80-250B 43.3 12.0 60 58 2900 15 3.0 185
    80-315 50 13.9 125 54 2900 37 3.0 355
    80-315A 46.5 12.9 110 54 2900 30 3.0 340
    80-315B 44.5 12.4 100 53 2900 30 3.0 340
    80-315C 41 11.4 85 51 2900 22 3.0 275
    80-350 50 13.9 150 66 2900 55 3.0 570
    80-350A 44.5 12.4 142 65 2900 45 3.0 470
    80-350B 41 11.4 135 63 2900 37 3.0 440
    80-100(I) 100 27.8 12.5 76 2900 5.5 4.5 108
    80-100(I)A 89 24.7 10 74 2900 4 4.5 87
    80-125(I) 100 100  100  27.8 20 76 11 4.5 163
    80-125(I)A 89 24.7 16 74 2900 7.5 4.5 113
    80-160(I) 100 27.8 32 76 2900 15 4.5 184
    80-160(I)A 93.5 26.0 28 74 2900 11 4.5 174
    80-160(I)B 86.6 24.1 24 72 2900 7.5 4.5 174
    80-200(I) 100 27.8 50 74 2900 22 4.5 251
    80-200(I)A 93.5 26.0 44 73 2900 18.5 4.5 220
    80-200(I)B 87 24.2 38 71 2900 15 4.5 198



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    80-250(I) 100 27.8 80 69 2900 37 4.0 330
    80-250(I)A 93.5 26.0 70 68 2900 30 4.0 315
    80-250(I)B 87 24.2 60 66 2900 22 4.0 315
    80-315(I) 100 27.8 125 66 2900 75 4.0 675
    80-315(I)A 95 26.4 113 66 2900 55 4.0 535
    80-315(I)B 90 25 101 65 2900 45 4.0 420
    80-315(I)C 82 22.8 85 63 2900 37 4.0 36
    100-100 100 27.8 12.5 76 2900 5.5 4.5 113
    100-100A 89 47 10 74 2900 4 4.5 91
    100-125 100 27.8 20 76 2900 11 4.5 169
    100-125A 89 24.7 16 74 2900 7.5 4.5 118
    100-160 100 27.8 32 76 2900 15 4.5 191
    100-160A 93.5 26.0 28 74 2900 11 4.5 181
    100-160B 86.6 24.1 24 72 2900 7.5 4.5 181
    100-200 100 27.8 50 74 2900 22 4.0 245
    100-200A 93.5 26.0 44 73 2900 18.5 4.0 215
    100-200B 87 24.2 38 71 2900 15 4.0 193
    100-250 100 27.8 80 69 2900 37 4.0 345
    100-250A 93.5 26.0 70 68 2900 30 4.0 330
    100-250B 87 24.2 60 66 2900 22 4.0 330
    100-315 100 27.8 125 66 2900 75 4.0 689
    100-315A 95 26.4 113 66 2900 55 4.0 549
    100-315B 90 25 101 65 2900 45 4.0 439
    100-315C 82 22.8 85 63 2900 37 4.0 385
    100-100(I) 160 44.4 12.5 73 2900 11 4.5 115
    100-125(I) 160 44.4 20 74 2900 15 4.5 168
    100-125(I)A 140 39 17 72 2900 11 4.5 168
    100-160(I) 160 44.4 32 79 2900 22 5.6 210
    100-160(I)A 140 39 28 76 2900 18.5 5.0 210
    100-200(I) 160 44.4 50 79 2900 37 5.2 402
    100-200(I)A 140 39 45 74 2900 30 4.5 395
    100-200(I)B 100 27.8 40 72 2900 22 4.5 360
    100-250(I) 160 44. 4 80 77 2900 55 4.8 560
    100-250(I)A 140 39 72 72 2900 45 4.5 420
    100-250(I)B 100 27.8 65 70 2900 37 4.5 400



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    100-350 100 27.8 153.6 57 2900 90 4.0 950
    100-350A 87 24.2 142 75 2900 75 4.0 830
    100-350B 82 22.8 135 75 2900 55 4.0 600
    125-100 160 44.4 12.5 82 2900 11 4.0 180
    125-100A 143 39.7 10 77 2900 7.5 4.0 125
    125-125 160 44.4 20 80 2900 15 4.0 220
    125-125A 143 39.7 16 77 2900 11 4.0 210
    125-160 160 4.4 32 78 2900 22 4.0 265
    125-160A 150 41.7 28 76 2900 18.5 4.0 230
    125-160B 138 38.3 24 73 2900 15 4.0 215
    125-200 160 44.4 50 77 2900 37 5.5 395
    125-200A 150 41.7 44 76 2900 30 5.5 380
    125-200B 138 38.3 37.5 75 2900 22 5.5 320
    125-250 160 44.4 80 75 2900 55 5.5 580
    125-250A 150 41.7 70 74 2900 45 5.5 490
    125-250B 138 38.3 60 73 2900 37 5.5 430
    125-315 160 44.7 125 70 2900 90 5.5 790
    125-315A 150 41.7 110 70 2900 75 5.5 710
    125-315B 143 39.7 100 69 2900 75 5.5 705
    125-315C 134 37.2 88 67 2900 55 5.5 585
    150-125 160 44.4 24 76 2900 11 4.0 210
    150-125A 150 41.7 16 77 2900 7.5 4.0 130
    150-160 160 44.4 32 75 2900 22 4.0 270
    150-160A 150 41.7 28 76 2900 18.5 4.0 230
    150-160B 140 39 24 73 2900 15 4.0 220
    150-200 200 55.6 12.5 78 1450 15 3.0 265
    150-200A 176 49.7 10 76 1450 11 3.0 244
    150-200B 140 39 38 75 1450 22 4.0 275
    150-250 200 55.6 20 79 1450 18.5 3.0 300
    150-250A 184.4 51.2 17 78 1450 15 3.0 262
    150-250B 167 46.4 14 76 1450 11 3.0 241
    150-315 20 55.6 32 78 1450 30 2.5 410
    150-315A 187 51.9 28 77 1450 22 3.5 335
    150-315B 173 48.1 24 76 1450 18.5 3.5 315
    150-350 160 44.4 150 80 2900 110 5.5 970



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    150-350A 150 41.7 142 70 2900 90 5.5 790
    150-350B 140 39 135 76 2900 75 5.5 705
    150-400 200 55.6 50 75 1450 45 3.5 490
    150-400A 187 51.9 44 74 1450 37 3.5 454
    150-400B 174 48.3 38 73 1450 30 3.5 435
    150-400C 160 44.4 32 71 1450 22 3.5 365
    150-250(I) 200 55.6 80 76 2900 75 4.5 702
    150-250(I)A 187 51.9 70 75 2900 55 4.5 561
    150-250(I)B 173 48.1 60 74 2900 45 4.5 460
    150-315(I) 20 55.6 125 73 2900 110 4.5 980
    150-315(I)A 187 51.9 110 72 2900 90 4.5 800
    150-315(I)B 173 48.1 95 70 2900 75 4.5 724
    200-200 200 55.6 12.5 78 1450 15 3.0 265
    200-200A 179 49.7 10 76 1450 11 3.0 244
    200-250 200 55.6 20 79 1450 18.5 3.0 305
    200-250A 184.4 51.2 17 78 1450 15 3.0 267
    200-250B 167 46.4 14 76 1450 11 3.0 246
    200-315 200 55.6 32 78 1450 30 3.5 417
    200-315A 189 51.9 28 77 1450 22 3.5 342
    200-315B 173 48.1 24 76 1450 18.5 3.5 322
    200-400 200 55.6 50 75 1450 45 3.5 498
    200-400A 187 51.9 44 74 1450 37 3.5 462
    200-400B 174 48.6 38 73 1450 30 3.5 443
    200-400C 160 44.4 32 71 1450 22 3.5 373
    200-200(I) 400 111.1 12.5 80 1450 22 4.0 382
    200-200(I)A 358 99.4 10 78 1450 18.5 4.0 346
    200-250(I) 400 111.4 20 80 1450 30 4.0 475
    200-250(I)A 358 99.6 14 78 1450 22 4.0 405
    200-250(I)B 322 89.4 13 75 1450 18.5 4.0 387
    200-315(I) 400 111.4 32 80 1450 55 4.0 675
    200-315(I)A 374 103.9 28 79 1450 45 4.0 560
    300-315(I)B 346 96.1 24 78 1450 37 4.0 535
    200-400(I) 400 111.4 50 81 1450 75 4.0 830
    200-400(I)A 374 103.9 44 80 1450 75 4.0 830
    200-400(I)B 346 96.1 38 78 1450 55 5.0 685
    200-400(I)C 320 88.9 32 76 1450 45 5.0 580



    型号 流量Q 扬程(m) 效率(%) 转速(r/min) 电机功率(kW) 必需汽蚀余量(NPSH)r 重量(kg)
    (m3/h) (L/S)
    250-250 550 152.8 20 82 1450 45 5.0 620
    250-250A 500 139 17 80 1450 37 5.0 550
    250-235 500 139 12.5 78 1480 22 4.5 410
    250-300 500 139 20 78 1480 37 4.5 550
    250-315 550 152.8 32 80 1450 75 5.5 890
    250-315A 500 139 28 78 1450 55 5.5 690
    250-315B 450 125 24 74 1450 45 5.5 620
    250-400 500 139 50 72 1480 90 4.5 1530
    300-235 720 200 18 81 1450 55 5.0 1075
    300-235A 600 166 15 79 1450 45 5.0 970
    300-235B 540 150 12.8 78 1450 37 5.0 925
    300-250 720 200 20 83 1450 55 6.0 1085
    300-250A 600 166 17 81 1450 45 6.0 980
    300-300 720 200 28 82 1480 75 5.0 1230
    300-300A 600 166 24 80 1480 75 5.0 1095
    300-300B 540 150 21 78 1480 55 5.0 980
    300-315 720 200 32 84 1480 90 4.5 1350
    300-315A 650 180 28 80 1480 75 4.5 1240
    300-315B 580 151 24 78 1480 55 4.5 1100
    300-380 720 200 44 84 970 132.0 5.0 1900
    300-380A 666 185 38 80 970 110.0 5.0 1700
    300-380B 614 170.6 32 78 970 90.0 5.0 1530
    300-390 720 200 18 81 980 55 5.0 1300
    300-390A 600 167 15 79 980 45 5.0 1220
    300-390B 540 150 12.5 77 980 37 5.0 1100
    300-400 600 166 50 78 1480 110 5.0 1500
    300-480 720 200 28 81 980 75 5.0 1500
    300-480A 600 166 24 80 980 75 5.0 1280
    300-480B 540 150 21 79 980 55 5.0 1180
    350-235 800 222 12.5 83 1480 37 4.5 1050
    350-300 800 222 20 82 1480 55 4.5 1230
    350-315 800 222 32 84 1480 90 4.5 1650
    350-400 800 222 50 83 1480 160 4.5 1950
    400-300 1080 300 20 78 1480 90 6.0 1570
    400-315 1080 300 32 76 1480 132 6.0 1880
    500-300 1200 333 20 80 1480 110 6.0 1800
    500-315 1200 333 32 78 1480 160 6.0 2070
浙江扬子江泵业有限公司版权所有 总访问量: 地址:浙江省永嘉县东瓯街道东瓯工业园区 邮编:325105
电话:0577-67980810 传真:86-0577-67986930 手机:13736997772 联系人:扬子江销售部 邮箱:2294324040@qq.com
浙江扬子江泵业有限公司(http://www.wwwwww.cc)主营离心泵,磁力泵,排污泵,真空泵,自吸泵,隔膜泵,化工泵,齿轮泵,螺杆泵,浓浆泵,泥浆泵
GoogleSitemap 浙ICP备07035632号
联系人
  • 扬子江销售部

    0577-67980810

在线客服
用心服务 成就你我
