产品中心

您的位置

首页 产品中心 离心泵系列 >IS型单级单吸离心泵

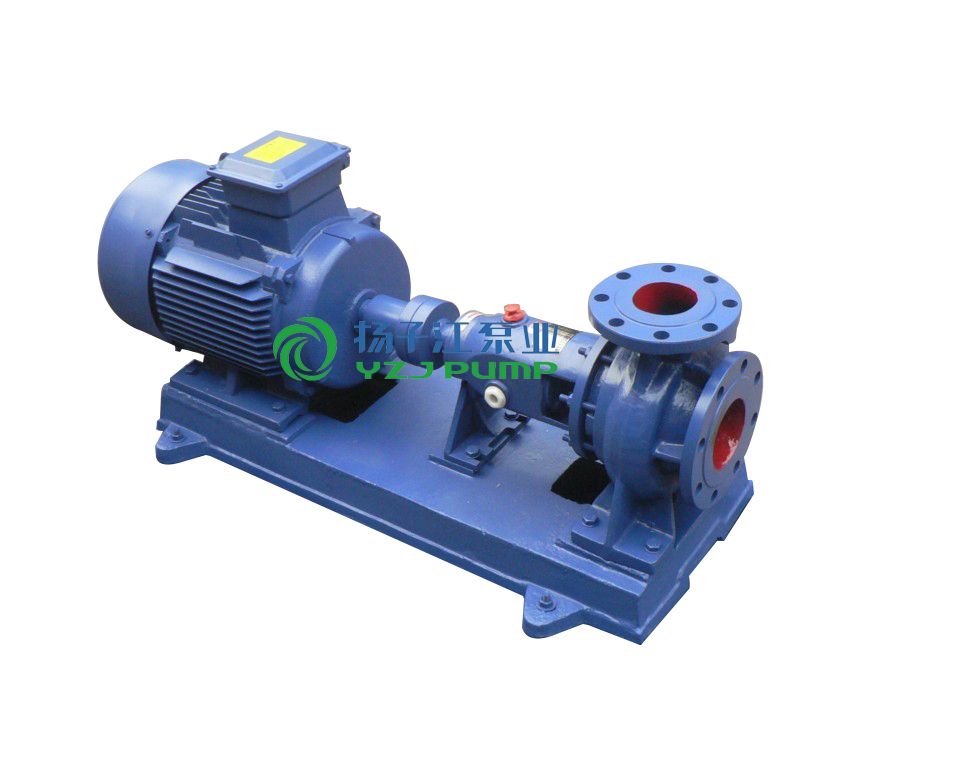

  • 产品名称:IS型单级单吸离心泵
  • 产品型号:IS型
  • 产品外观:查看大图
  • 产品概述

    产品概述

          IS型单级单吸(轴向吸入)离心泵,是全国联合设计的节能泵,它是BA型、B型及其他单级清水离心泵的更新型。单级单吸离心泵优点有:全系列水力性能布局合理,用户选择范围宽,检修方便;效率和吸程达到国际平均先进水平。本型泵适用于工业和城市给水、排水,也可用于农业排灌及供输送清水或物理化学性质类似于清水的其他液体之用,温度不高80℃。

          IS、IR型泵是卧式单级单吸清水离心泵,用于工农业及城市、排水、消防供水等。供吸送清水及物理化学性质类似水不含固体颗粒的液体。它广泛适用于工农业及城市、排水、消防供水等。IS、IR型泵系根据国际标准IS02858所规定的性能和尺寸设计,其技术标准均向国际标准靠拢,达到国际先进水平。它是我国推广的节能泵类产品之一。本泵结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。IS、IR型泵通用性广,全系列共140种规格,但只用四种轴;同一规格的轴,轴承,轴封,能互换;全系列泵的悬架也只有四种。泵转速分为2900和1450转/分两种。性能如下: 2900转/分 1450转/分大流量: 240米3/分400米3/分高总扬程: 125米 55米高转速: 3500转/分(用于60调波电源时,叶轮直径有所减少)高工作温度:80℃允许吸入管路压力0.3MPa,泵的高使用压力1.6MPa。

    产品特点

    1、IS型单级单吸离心泵根据国际标准ISO2858所规定的性能和尺寸设计的,主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

    2、IS型单级单吸离心泵的泵体和泵盖部分,是从叶轮背面处剖分的,即通常所说的后开门结构形式。其优点是检修方便,检修时不动泵体,吸入管路,排出管路和电动机,只需拆下加长联轴器的中间联接件,即可退出转子部分进行检修。

    3、泵的壳体(即泵体和泵盖)构成泵的工作室。叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支撑着泵的转子部分,滚动轴承受泵的径向力和轴向力。

    4、为了平衡泵的轴向力,大多数泵的叶轮前、后均设有密封环,并在叶轮后盖板上设有平衡孔,由于有些泵轴向力不大,叶轮背面未设密封环和平衡孔。

    5、泵的轴向密封环是由填料压盖,填料环和填料等组成,以防止进气或大量漏水。泵的叶轮如有平衡,则装有软填料的空腔与叶轮吸入口相通,如叶轮入口处液体处于真空状态,则很容易沿着轴套表面进气,故在填料腔内装有填料环通过泵盖上的小孔,将泵室内压力水引至填料环进行密封。泵的叶轮如没有平衡孔,由于叶轮背面液体压力大于大气压,因而不存在漏气问题,故可不装填料环。

    6、为避免轴磨损,在轴通过填料腔的部位装有轴套保护。轴套与轴之间准有O型密封圈,以防止沿着配合表面进气或漏水。

    7、泵的传动方式是通过加长弹性联轴器与电动机联接的,泵的旋转方向,从驱动端看,为顺时针方向旋转。

    型号意义

    例如:IS80-65-160A

    IS-单级单吸清水离心泵

    80-吸入口直径(mm)

    65-排出口直径(mm)

    160-叶轮名义直径(mm)

    A-叶轮切割标记

    性能参数

    型号 额定流量(t/h) 额定扬程(m) 转速(r/min) 功率(kw) 吐出锥管口径(mm)
    IS50-32-125 12.5 20 2900 2.2 50
    6.3 5 1450 0.55 50
    IS50-32-125A 11.2 16 2900 1.5 50
    5.6 4 1450 0.55 50
    IS50-32-160 12.5 32 2900 3 50
    6.3 8 1450 0.55 50
    IS50-32-160A 11.7 28 2900 2.2 50
    5.9 7 1450 0.55 50
    IS50-32-160B 10 23 2900 1.5 50
    5.4 6 1450 0.55 50
    IS50-32-200 12.5 50 2900 5.5 50
    6.3 12.5 1450 0.75 50
    IS50-32-200A 11.7 44 2900 4 50
    5.9 11 1450 0.55 50
    IS50-32-200B 10.8 37.5 2900 3 50
    5.4 9.5 1450 0.55 50
    IS50-32-250 12.5 80 2900 11 50
    6.3 20 1450 1.5 50
    IS50-32-250A 11.7 70 2900 7.5 50
    5.9 17.5 1450 1.1 50
    IS50-32-250B 10 60 2900 5.5 50
    5.4 15 1450 0.75 50
    IS65-50-125 25 20 2900 3 65
    12.5 5 1450 0.55 65
    IS65-50-125A 22.4 16 2900 2.2 65
    11.2 4 1450 0.55 65
    IS65-50-125B 21 13.5 2900 1.5 65
    IS65-50-160 25 32 2900 5.5 65
    12.5 8 1450 0.75 65
    IS65-50-160A 23.4 28 2900 4 65
    11.7 7 1450 0.55 65
    IS65-50-160B 21.7 24 2900 3 65
    10.8 6 1450 0.55 65
    IS65-40-200 25 50 2900 7.5 65
    12.5 12.5 1450 1.1 65
    IS65-40-200A 23.4 44 2900 5.5 65
    11.7 11 1450 0.75 65
    IS65-40-200B 21 35.3 2900 4 65
    10.5 8.6 1450 0.55 65
    IS65-40-250 25 82 2900 15 65
    12.5 20 1450 2.2 65
    IS65-40-250A 23.5 70 2900 11 65
    11.7 17.5 1450 1.5 65
    IS65-40-250B 21 56 2900 7.5 65
    10 14 1450 1.1 65
    IS65-40-315 25 125 2900 30 65
    12.5 32 1450 4 65
    IS65-40-315A 23.9 114 2900 22 65
    11.7 28.5 1450 3 65
    IS65-40-315B 22.7 103 2900 18.5 65
    10.8 24 1450 2.2 65
    IS65-40-315C 20 92 2900 15 65
    10 22.5 1450 2.2 65
    IS80-65-125 50 20 2900 5.5 80
    25 5 1450 0.75 80
    IS80-65-125A 44.7 16 2900 4 80
    22.4 4 1450 0.55 80
    IS80-65-125B 43.4 14.6 2900 3 80
    IS80-65-160 50 32 2900 7.5 80
    25 8 1450 1.5 80
    IS80-65-160A 45 27 2900 5.5 80
    23.4 7 1450 1.1 80
    IS80-65-160B 40 22 2900 4 80
    21.7 6 1450 0.75 80
    IS80-50-200 50 50 2900 15 80
    25 12.5 1450 2.2 80
    IS80-50-200A 46.8 44 2900 11 80
    23.4 11 1450 1.5 80
    IS80-50-200B 41.5 38 2900 7.5 80
    20.5 9.5 1450 1.1 80
    IS80-50-250 50 80 2900 22 80
    25 20 1450 3 80
    IS80-50-250A 46.8 70 2900 18.5 80
    23.4 17.5 1450 2.2 80
    IS80-50-250B 43.3 60 2900 15 80
    20 15 1450 1.5 80
    IS80-50-315 50 125 2900 37 80
    25 32 1450 5.5 80
    IS80-50-315A 47.7 114 2900 37 80
    23.8 28.5 1450 5.5 80
    IS80-50-315B 45.4 103 2900 30 80
    22.7 25.8 1450 4 80
    IS80-50-315C 40 89 2900 22 80
    20 23 1450 3 80
    IS100-80-125 100 20 2900 11 100
    50 5 1450 1.5 100
    IS100-80-125A 89.4 16 2900 7.5 100
    44.7 4 1450 1.1 100
    IS100-80-160 100 32 2900 15 100
    50 8 1450 2.2 100
    IS100-80-160A 93.5 28 2900 11 100
    46.8 7 1450 1.5 100
    IS100-80-160B 83 22 2900 7.5 100
    41 5.3 1450 1.1 100
    IS100-65-200 100 50 2900 22 100
    50 12.5 1450 4 100
    IS100-65-200A 93.5 44 2900 18.5 100
    46.8 11 1450 3 100
    IS100-65-200B 86.6 38 2900 15 100
    43.3 9.5 1450 2.2 100
    IS100-65-250 100 80 2900 37 100
    50 20 1450 5.5 100
    IS100-65-250A 93.5 70 2900 30 100
    46 17.5 1450 4 100
    IS100-65-250B 79 60 2900 22 100
    41 15 1450 3 100
    IS100-65-315 100 125 2900 75 100
    50 32 1450 11 100
    IS100-65-315A 94 109 2900 55 100
    47 27.9 1450 7.5 100
    IS100-65-315B 87.4 95.7 2900 45 100
    43.7 24.5 1450 7.5 100
    IS100-65-315C 81 82 2900 37 100
    40.5 21 1450 5.5 100
    IS125-100-200 200 50 2900 45 125
    100 12.5 1450 7.5 125
    IS125-100-200A 187 44 2900 37 125
    93.5 11 1450 5.5 125
    IS125-100-200B 158 35 2900 22 125
    86.5 9.5 1450 4 125
    IS125-100-250 200 80 2900 75 125
    100 20 1450 11 125
    IS125-100-250A 187 70 2900 55 125
    93.5 17.5 1450 7.5 125
    IS125-100-250B 173 60 2900 45 125
    86.5 15 1450 5.5 125
    IS125-100-250C 160 49 2900 37 125
    IS125-100-315 200 125 2900 110 125
    100 32 1450 15 125
    IS125-100-315A 191 114 2900 110 125
    95.5 28.5 1450 15 125
    IS125-100-315B  181.6 103 2900 90 125
    90 25.8 1450 11 125
    IS125-100-315C 171.6 92 2900 75 125
    85.8 23 1450 11 125
    IS125-100-400 100 50 1450 30 125
    IS125-100-400A 93.5 44 1450 22 125
    IS125-100-400B 86.5 38 1450 18.5 125
    IS150-125-250 200 20 1450 18.5 150
    IS150-125-250A 187 17.5 1450 15 150
    IS150-125-250B 173 15 1450 11 150
    IS150-125-315 200 32 1450 30 150
    IS150-125-315A 187 28 1450 22 150
    IS150-125-315B 173 24 1450 18.5 150
    IS150-125-400 200 50 1450 45 150
    IS150-125-400A 187 44 1450 37 150
    IS150-125-400B 173 38 1450 30 150
    IS200-150-250 400 20 1450 37 200
    IS200-150-250A 374 17.5 1450 30 200
    IS200-150-250B 346 15 1450 22 200
    IS200-150-315 400 32 1450 55 200
    IS200-150-315A 374 28 1450 45 200
    IS200-150-315B 346 24 1450 37 200
    IS200-150-400 400 50 1450 90 200
    IS200-150-400A 374 44 1450 75 200
    IS200-150-400B 346 38 1450 55 200
    IS200-150-400C 324 30.8 1450 45 200
