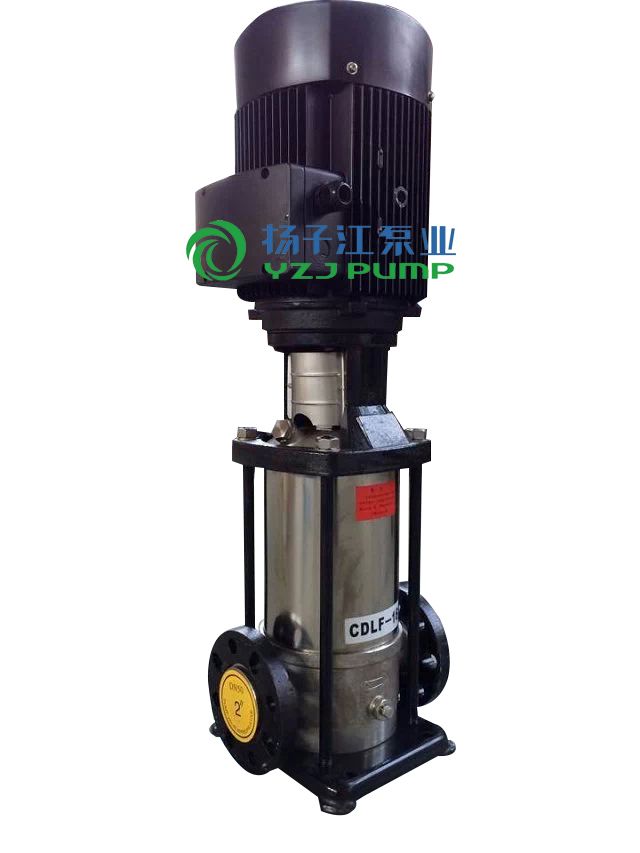

- 产品名称：GDLW系列不锈钢多级离心泵
- 产品型号：GDLW
- 产品外观：查看大图
- 产品概述
产品概述
GDLW（GDLF）系列不锈钢多级离心泵，是本厂集汽车工业的冷拉挤压技术与凸焊技术之工艺为一体，综合现代化水泵行业之精髓，设计制造出具有高扬程、高效率、低噪音，耐轻度腐蚀及结构紧凑，占地小,重量轻，使用寿命长等特点的新型系列立式泵，该泵全系列分有8种规格，本泵参照执行JB/T6435.1-6435.2-92标准设计。
产品特点
该泵流量大可达80m3/h，出口压力大可达2.4MPa，温度-20℃-+150℃，而且维修简单，中间腔体能被整体替换。启动方便，通过旁路阀排气，水力设计独特，有多种连接方式，如椭圆形法兰和DIN标准法兰，及PJE和卡框连接和焊接等。
产品用途
供水系统： 水厂的过滤和输送，水厂分区供水，主管增压、高层建筑增压、宾馆增压
工业： 工业用水增压、流程水系统、清洗系统、高压清洗系统、车辆清洗、消防系统
农业： 农田灌溉、土地灌溉、园林喷溉、滴溉
石油化工业： 原油输送、机油、其他软化水等
水处理： 高压过滤系统、发渗透系统、电解、除盐系统、蒸馏系统、分离器、游泳池清洗、除盐游泳池水
其他输送： 油和酒精、酸液、碱液、花生油、液压油、橄榄油、含油的水
饮料食品业： 饮料食品业、酒、饮料、菜子油、玉米油、苹果油、柠檬酸等
型号意义
例如：40GDLW（GDF）6-8×10
40-进出口通径（40mm）
GDLW（GDLF）-轻型多级泵
6-设计流量（m3/h）
8-设计单级扬程（8m）
10-级数（10级）
性能参数
| 序号 | 型号 | 进出 口径 |
流 量(m3/h) | 扬 程 (m) | 转 速(r/min) | 效 率 (%) |
电机功率(KW) | 汽蚀 余量 |
重量 (kg) |
| 1 | 25GDL2-12×3 | 25 | 2 | 36 | 30 | 2900 | 1.1 | 1.7 | 58 |
| 2 | 25GDL2-12×4 | 48 | 1.1 | 62 | |||||
| 3 | 25GDL2-12×5 | 60 | 1.5 | 68 | |||||
| 4 | 25GDL2-12×6 | 72 | 1.5 | 72 | |||||
| 5 | 25GDL2-12×7 | 84 | 2.2 | 78 | |||||
| 6 | 25GDL2-12×8 | 96 | 2.2 | 82 | |||||
| 7 | 25GDL2-12×9 | 108 | 2.2 | 86 | |||||
| 8 | 25GDL2-12×10 | 120 | 3.0 | 98 | |||||
| 9 | 25GDL2-12×11 | 132 | 3.0 | 102 | |||||
| 10 | 25GDL2-12×12 | 144 | 3.0 | 106 | |||||
| 11 | 25GDL4-11×3 | 25 | 4 | 33 | 40 | 2900 | 1.1 | 1.7 | 58 |
| 12 | 25GDL4-11×4 | 44 | 1.5 | 65 | |||||
| 13 | 25GDL4-11×5 | 55 | 2.2 | 72 | |||||
| 14 | 25GDL4-11×6 | 66 | 2.2 | 76 | |||||
| 15 | 25GDL4-11×7 | 77 | 3.0 | 86 | |||||
| 16 | 25GDL4-11×8 | 88 | 3.0 | 90 | |||||
| 17 | 25GDL4-11×9 | 99 | 3.0 | 94 | |||||
| 18 | 25GDL4-11×10 | 110 | 4.0 | 110 | |||||
| 19 | 25GDL4-11×11 | 121 | 4.0 | 114 | |||||
| 20 | 25GDL4-11×12 | 132 | 4.0 | 118 | |||||
| 21 | 25GDL4-11×13 | 143 | 4.0 | 122 | |||||
| 22 | 40GDL6-12×3 | 40 | 6 | 36 | 52 | 2900 | 1.5 | 1.7 | 72 |
| 23 | 40GDL6-12×4 | 48 | 2.2 | 78 | |||||
| 24 | 40GDL6-12×5 | 60 | 2.2 | 82 | |||||
| 25 | 40GDL6-12×6 | 72 | 3.0 | 92 | |||||
| 26 | 40GDL6-12×7 | 84 | 3.0 | 96 | |||||
| 27 | 40GDL6-12×8 | 96 | 4.0 | 112 | |||||
| 28 | 40GDL6-12×9 | 108 | 4.0 | 116 | |||||
| 29 | 40GDL6-12×10 | 120 | 4.0 | 120 | |||||
| 30 | 40GDL6-12×11 | 132 | 5.5 | 140 | |||||
| 31 | 40GDL6-12×12 | 144 | 5.5 | 146 | |||||
| 32 | 50GDL12-15×2 | 50 | 12 | 30 | 56 | 2900 | 2.2 | 1.8 | 113 |
| 33 | 50GDL12-15×3 | 45 | 3.0 | 129 | |||||
| 34 | 50GDL12-15×4 | 60 | 4.0 | 149 | |||||
| 35 | 50GDL12-15×5 | 75 | 5.5 | 181 | |||||
| 36 | 50GDL12-15×6 | 90 | 5.5 | 190 | |||||
| 37 | 50GDL12-15×7 | 105 | 7.5 | 204 | |||||
| 38 | 50GDL12-15×8 | 120 | 7.5 | 212 | |||||
| 39 | 50GDL12-15×9 | 135 | 11 | 265 | |||||
| 40 | 50GDL12-15×10 | 150 | 11 | 273 | |||||
| 41 | 50GDL18-15×2 | 50 | 18 | 30 | 62 | 2900 | 3.0 | 1.8 | 122 |
| 42 | 50GDL18-15×3 | 45 | 4.0 | 142 | |||||
| 43 | 50GDL18-15×4 | 60 | 5.5 | 175 | |||||
| 44 | 50GDL18-15×5 | 75 | 7.5 | 189 | |||||
| 45 | 50GDL18-15×6 | 90 | 7.5 | 198 | |||||
| 46 | 50GDL18-15×7 | 105 | 11 | 252 | |||||
| 47 | 50GDL18-15×8 | 120 | 11 | 261 | |||||
| 48 | 50GDL18-15×9 | 135 | 15 | 280 | |||||
| 49 | 50GDL18-15×10 | 150 | 15 | 289 | |||||
| 50 | 65GDL24-12×2 | 65 | 24 | 44 | 65 | 2900 | 3.0 | 3.0 | 131 |
