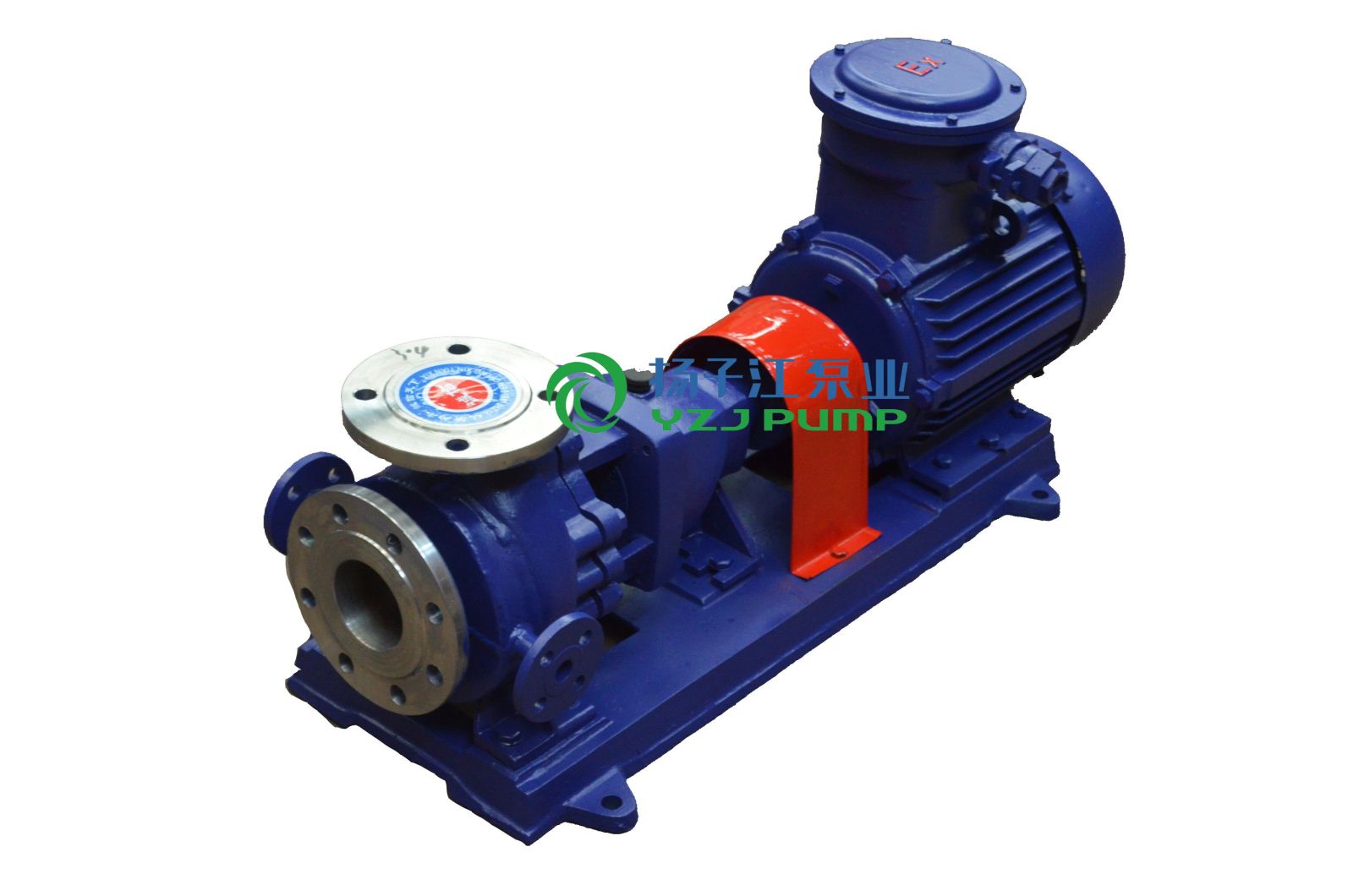

IR耐腐蚀保温泵,高温恒温化工泵,不锈钢管道输送泵结构图

点击次数:1682 发布时间:2015/7/31 0:00:00

IR耐腐蚀保温泵,高温恒温化工泵,管道输送泵结构图:

化工保温泵是一种带保温夹套的单级单吸离心泵,它是在一般化工泵的基础上改进而成的,主要适用于输送低温情况下易结晶的介质,或在某介质确保恒温的情况下使用,可利用蒸汽或热水保温。由于泵结构及密封技术先进、科学、独特,该泵可输送含固量高达35%以下的物料;在正常情况下连续工作8000小时无泄漏,是一般化工泵密封效果的3-5倍,又因叶轮为开式结构,所以不会因介质含固量高而堵塞,该泵是目前化工行业输送各种物料的理想的先进设备。
  根据介质的不同可采用不同材质生产此泵,目前通常有A3、321、304、316、316L、双相钢等材料制作。性能流量:1.6-400m3/h扬程:5-125m口径:ф25-ф200mm

化工保温泵结构图:

IR耐腐蚀保温泵,高温恒温化工泵,管道输送泵性能参数:



型号 流量
(m3/h)
扬程
(m)
转速
(r/min)
电机功率
(kw)
效率(%) 必需汽蚀余量
 IR50-32-125 12.5 20 2900 2.2 51 2.0
6.3 5 1450 0.55 45 2.0
 IR50-32-160 12.5 32 2900 3 46 2.0
6.3 8 1450 0.55 40 2.0
 IR50-32-200 12.5 50 2900 5.5 39 2.0
6.3 12.5 1450 1.1 33 2.0
 IR50-32-250 12.5 80 2900 11 33 2.0
6.3 20 1450 2.2 27 2.0
 IR65-50-125 25 20 2900 3 62 2.0
12.5 5 1450 0.55 55 2.0
 IR65-50-160 25 32 2900 5.5 57 2.0
12.5 8 1450 0.75 51 2.0
 IR65-40-200 25 50 2900 11 52 2.0
12.5 12.5 1450 1.5 46 2.0
 IR65-40-250 25 80 2900 15 46 2.0
12.5 20 1450 3 39 2.0
 IR65-40-315 25 125 2900 30 39 2.0
12.5 32 1450 5.5 33 2.0
 IR80-65-125 50 20 2900 5.5 69 3.0
25 5 1450 0.75 64 2.5
 IR80-65-160 50 32 2900 11 67 2.3
25 8 1450 1.5 62 2.3
 IR80-50-200 50 50 2900 15 63 2.5
25 12.5 1450 2.2 57 2.0
 IR80-50-250 50 80 2900 30 53 2.5
25 20 1450 4 50 2.0
 IR80-50-315 50 125 2900 45 50 2.5
25 32 1450 7.5 48 2.5
 IR100-80-125 100 20 2900 11 73 4.2
50 5 1450 1.5 69 3.4
 IR100-80-160 100 32 2900 15 73 4.3
50 8 1450 2.2 69 3.4
 IR100-65-200 100 50 2900 22 72 3.9
50 12.5 1450 3 68 2.5
 IR100-65-250 100 80 2900 37 68 3.6
50 20 1450 5.5 63 2.5
 IR100-65-315 100 125 2900 75 62 3.2
50 32 1450 11 58 2.0
 IR125-100-200 200 50 2900 45 77 5.0
100 12.5 1450 7.5 73 2.9
 IR125-100-250 200 80 2900 75 75 4.5
100 20 1450 11 72 2.3
 IR125-100-315 200 125 2900 110 72 4.5
100 32 1450 22 65 2.5
 IR125-100-400 100 50 1450 30 55 2.5
 IR150-125-250 200 20 1450 18.5 77 2.8
 IR150-125-315 200 32 1450 30 75 2.8
 IR150-125-400 200 50 1450 55 70 2.5
 IR200-150-250 400 20 1450 37 79 2.8
 IR200-150-315 400 32 1450 55 79 3.5
 IR200-150-400 400 50 1450 90 78 3.5
