WFB型不锈钢无密封自控自吸泵结构图

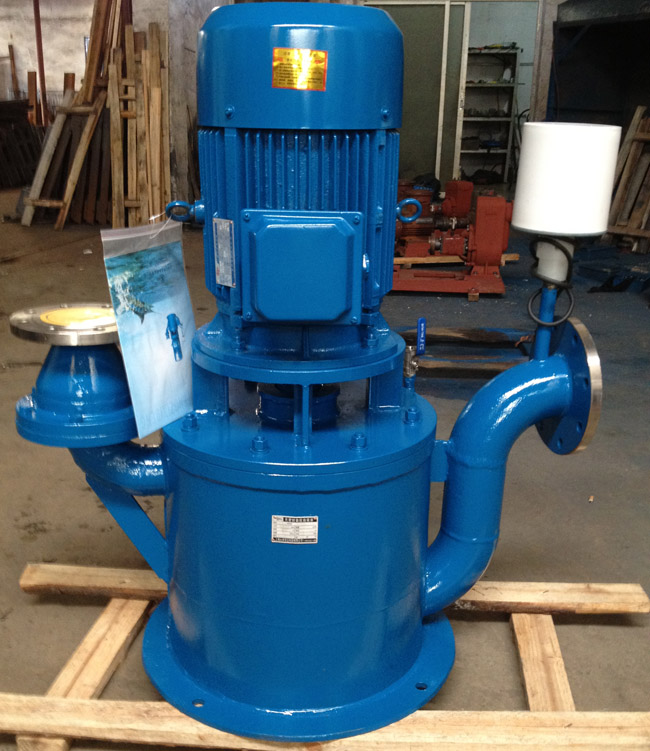

一、产品概述：

   WFB系列无密封自控自吸泵, 是我公司在反复研究国内外同类产品后开发的产品。该产品具有耐温、耐压、耐磨，“一次引流，终身自吸”等多种功能与优点，应用中深受用户好评。
二、使用场合：
    在一定条件下替代长轴泵、液下泵、潜污泵等。在石油、电力、化工、钢铁、医药、焦化、电镀、环保、消防、市政、净水、国防军工、纺织印染、采掘选矿、民用建筑等行业中广泛应用。
三、性能范围与使用条件：
    　　转速：2960r/min, 1480r/min
    　　额定流量：2.5~1200m3/h
    　　额定扬程：10m~125m
    　　功率范围：1.5kw-315kw
    　　吸入排出口径：20mm~350mm
    　　自吸高度：3.5m~5.5m
    　　介质温度：≤100 ℃  环境温度：≤40 ℃
四、产品特点：
    1、采用优化设计的“泵用连环式多面离心动力密封装置”，革除了传统水泵的填料密封、机械密封，彻底制服了“跑、冒、滴、漏”。
    2、运行中密封装置不摩擦，使用寿命较同类产品长10倍以上，可靠性高。
    3、增加了停机密封装置，更加适用于频繁起动场合。
    4、移植真空泵原理，自吸性能稳定可靠，特别是采用了“电动空气控制阀”，真正实现了“一次引流，终身自吸”，并具有优越的自控功能，可与高度自动化系统配套使用，是机电仪高度一体化产品。
    5、泵易于安装，不需地脚螺栓固定，振动小，噪声低，移动灵活，拆卸简便。
    6、可根据介质的不同，采用不锈钢、铸钢、铸铁、增强聚丙烯等多种材质。
    7、离心动力密封装置采用优化设计,使其在满足密封要求的条件下，能耗少，提高了整机效率。
    8、优化设计的水力模型，提高了水力效率，降低了轴功率，具有很明显的节能优势。
    9、特殊结构的导叶设计，增强了抽气能力，自吸性能显著提高。

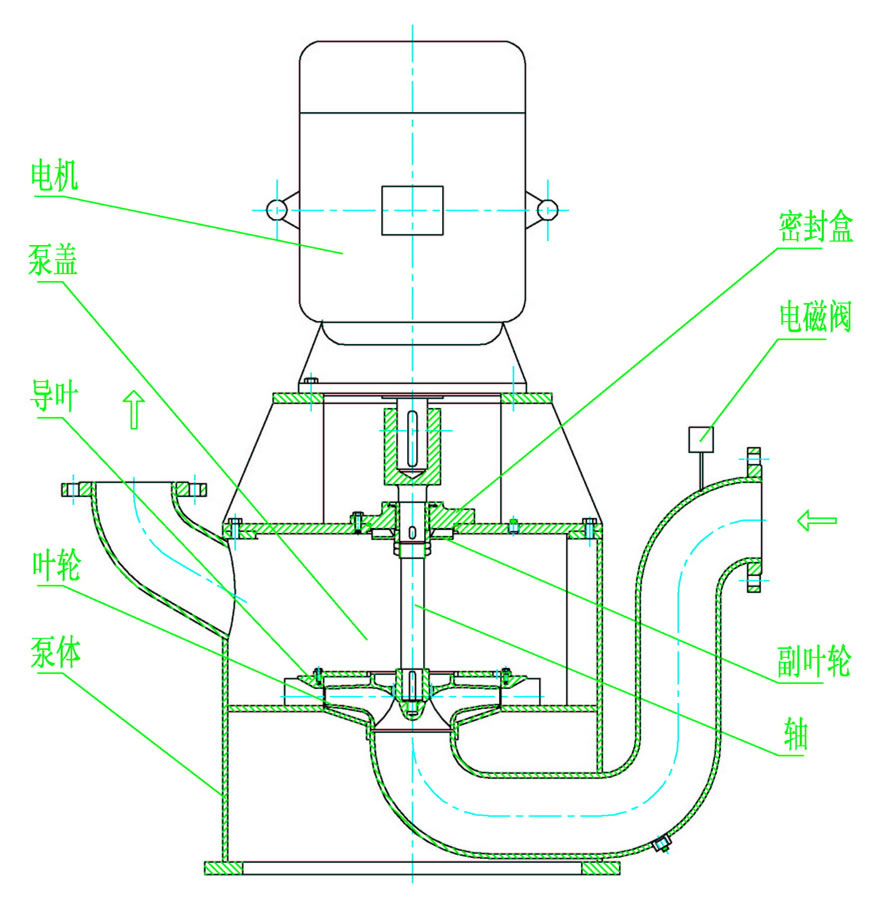

五、结构图：
