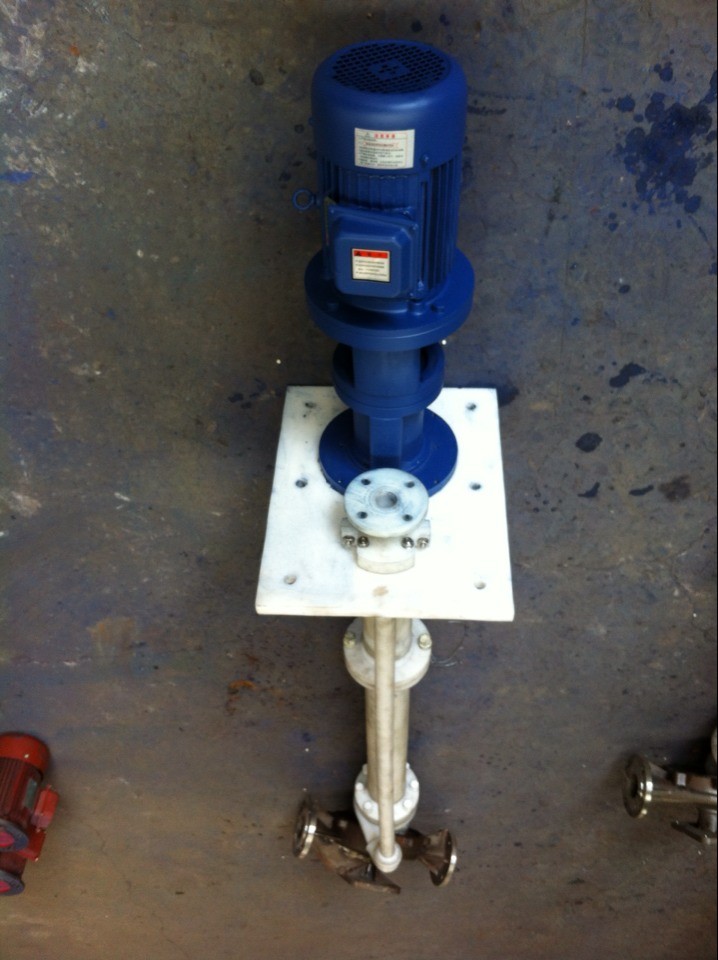

耐腐蚀耐磨损的工程塑料立式液下泵外形尺寸和安装尺寸

耐腐蚀耐磨损的工程塑料立式液下泵。整机能适应长时间工作。经济实惠好用。配用与各种环保处理设备，能适应各种酸碱环境。可按国外各个规适用于企业单位废水排放。城市污水处理厂排放系统。地铁、地下室、人防系统排水站。、宾馆、高层建筑污水排放。住宅区的污水排水站。市政工程，建筑工地中稀泥浆的排放。自来水厂的给水装置。

养殖场污水排放及农村农田灌溉。勘探矿山及水处理设备配套格型号的塑料液下泵。立式泵定制。通配互换。工程塑料化工立式液下泵，整体压制，材质为超高分子工程塑料。结构小巧紧凑。可空转反转，不会烧叶轮和轴套。
结构说明
1.该系列悬臂液下泵的结构形式为立式、单级、单吸离心泵。
2.采用高刚性悬臂主轴、无辅助支承结构。

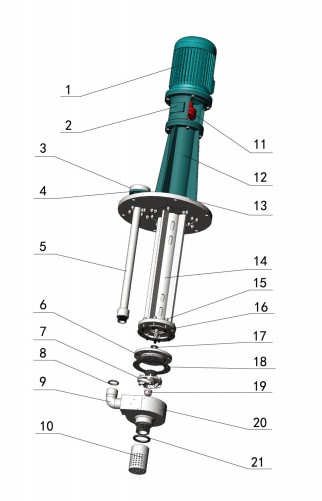

3.悬臂液下泵的主要零部件有（见图一）

1） 电动机   2）电机座   3）出口法兰   4）上下支承   5）出液管   6）泵盖   7）叶轮
8）出液管垫床   9）弯头  10）滤罩   11）联轴器   12）轴承座   13）底板   14）接管
15）泵体螺栓   16）包塑主轴   17）叶轮垫床   18）泵盖垫床   19）叶轮端部组合件  20）泵体   21）滤罩垫床
4.叶轮、泵体等主要过流部件由超高分子量聚乙烯（UHPE）制作，其它液下零部件由耐腐的聚丙烯（PP）、增强聚丙烯（FRPP）等制作。
5.旋转方向：按标牌的箭头指示方向旋转。

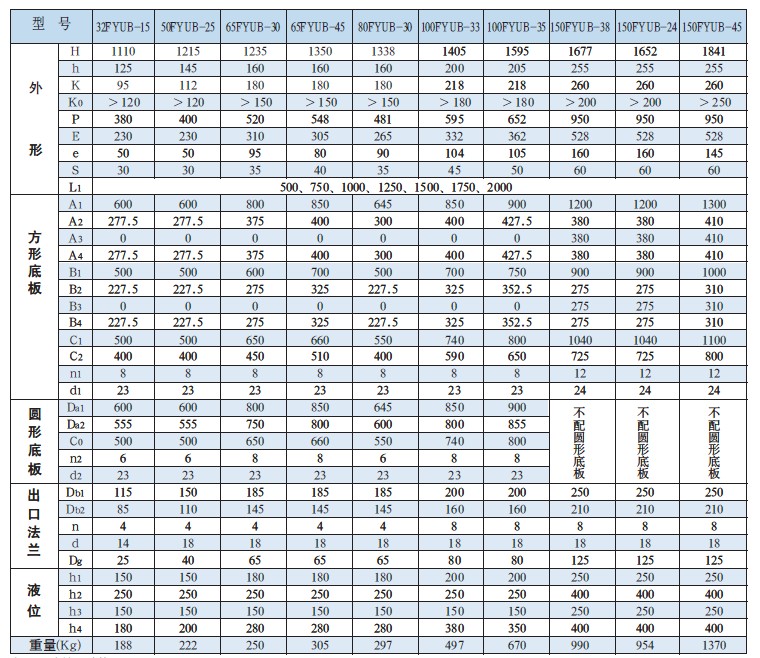

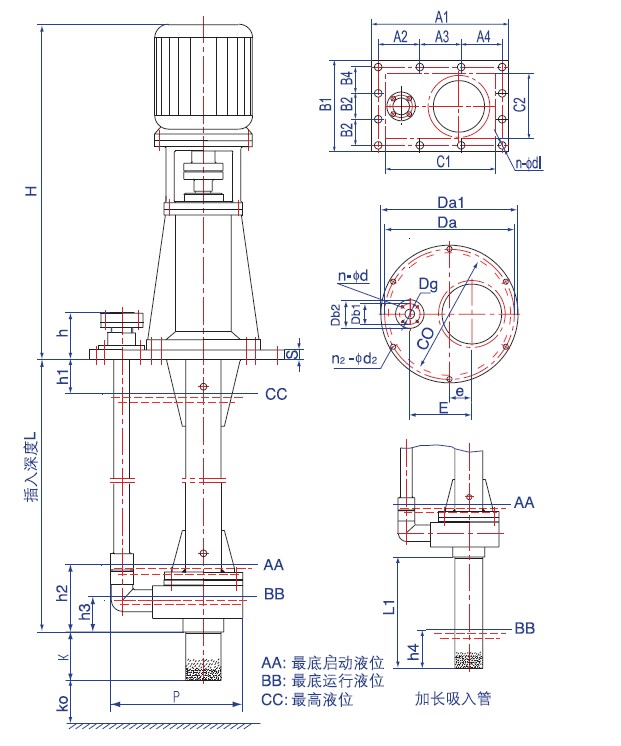

外形尺寸和安装尺寸：
